1、cad怎么标注尺寸数字：CAD中如何标注尺寸

CAD图纸中，经常可以看到各种标注的尺寸，那么CAD中如何标注尺寸呢？下面我来演示一下吧。

首先，打开CAD软件，找到需要标注的图形。

点击菜单栏“标注”，制图中用线性标注的机会最多，所以我们在下拉菜单中选择“线性”。

光标移到图形附近会出现如图所示提示，我们需要指定两个点，拉出线性标注。我们指定图中矩形两个交点。

如图所示，指定两点后，移动标注至目的位置，点击左键，即在该处生成标注。

如果需要对标注进行修改（标注高度、箭头大小、文字替代等），用鼠标点击选中标注后，右键单击即可调出下拉菜单，在“特性”里面就可以进行修改。

CAD标注比例怎么设置

CAD标注比例怎么设置？在CAD绘制图形的过程当中，有些图形如果很小，图纸打印出来看不清楚，这时我们就需要把图形放大。这样一来，我们就需要把标注比例改小，才不会使标出来的尺寸是放大之后的图形尺寸。

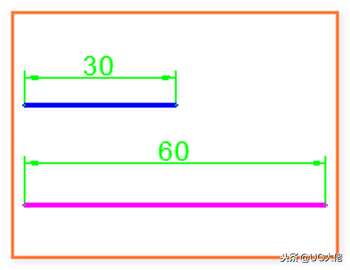

如下图所示上面这条是长30的直线，下面那条洋红的直线是上面的这条直线放大两倍之后的效果，我现在要想把它标注成30。那么，我们就要设置CAD的标注比例。

下面就演示一下CAD标注比例怎么设置的操作方法。

步骤1：新建标注样式

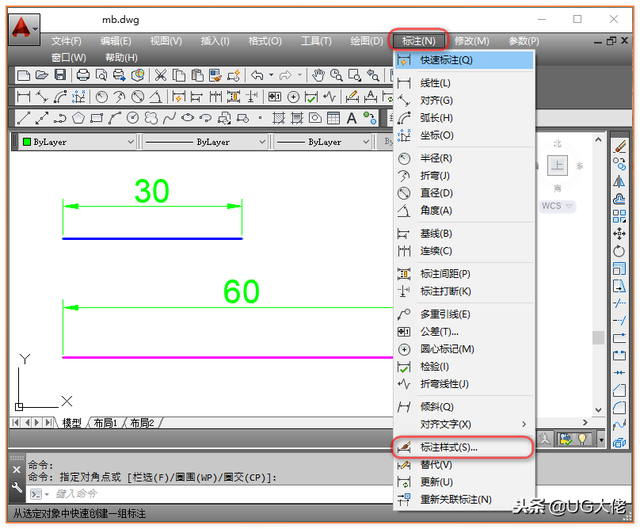

单击菜单栏上的"标注">>"标注样式"。

步骤2：新建标注样式

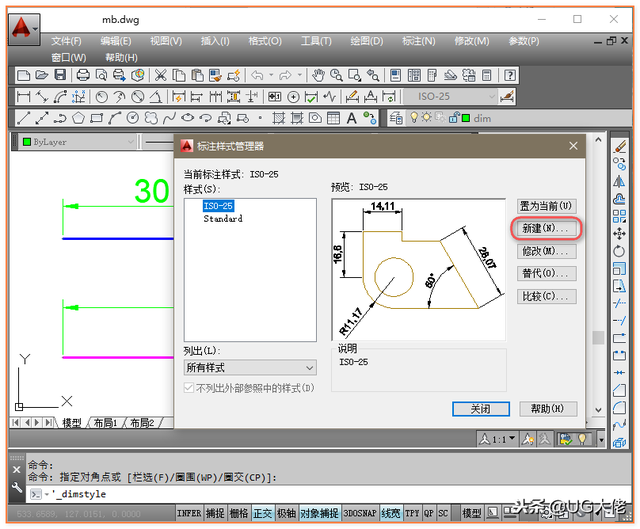

在"标注管理器"对话框中，点击"新建"按钮。

步骤3：创建新标注样式

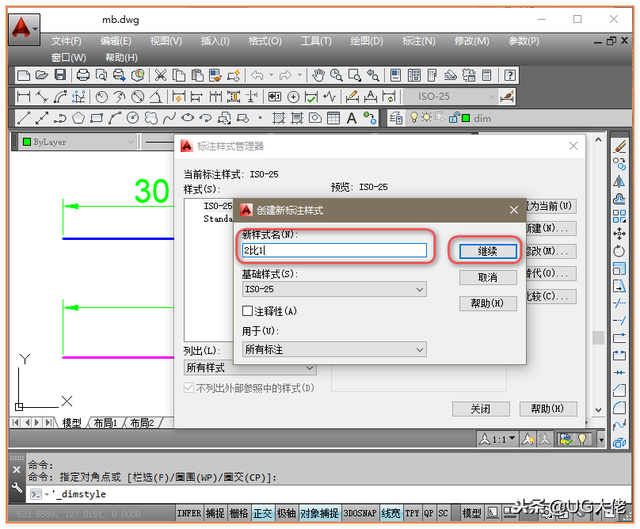

在"创建新标样式"中给它取个名字"2比1"，再点击"继续"。

步骤4：完成设置CAD标注比例

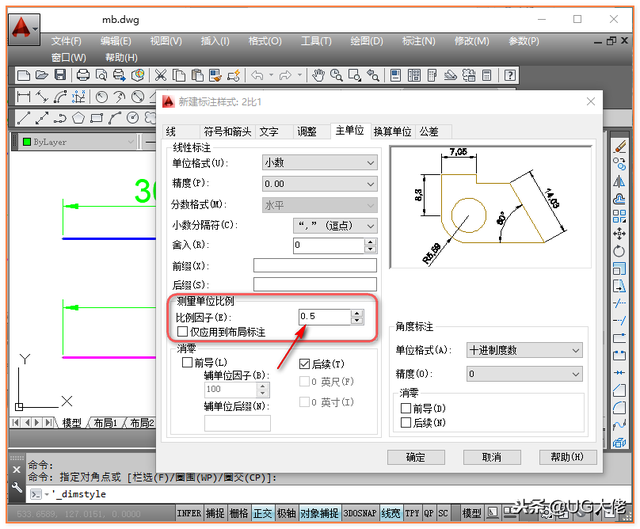

在"新建标注样式：2比1"对话框中选择"主单位"选项卡，在"测量单位比例"输入框中输入0.5，再点击"确定"按钮。

步骤5：切换CAD标注样式

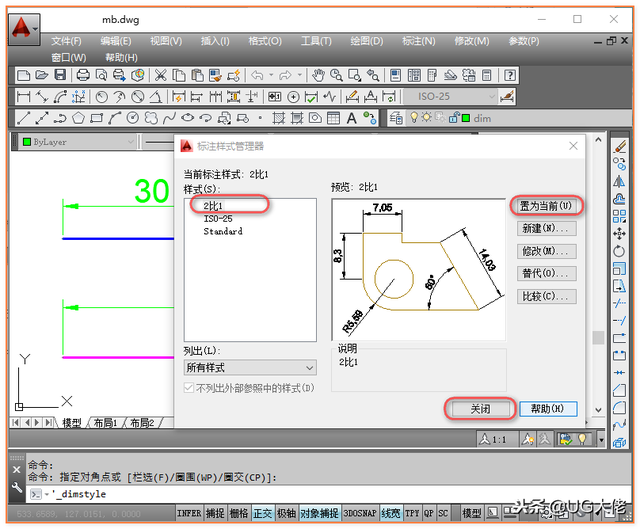

回到"标注样式管理器"后，选择刚才新建好的样式"2比1"，然后单击"置为当前"按钮，再单击"关闭"按钮。

步骤5：标注尺寸，查看效果

现在大家可以标注下面这条洋红色的线条，有没有发现尺寸已经变成30？数值变成了30，说明标注比例设置成功了。
