关于【cad标注面积】，CAD如何标注面积，今天小编给您分享一下，如果对您有所帮助别忘了关注本站哦。

1、cad标注面积：CAD如何标注面积

在使用CAD绘制好图形之后，我们有时需要标注面积，下面我们就来看看在CAD中是如何标注面积的吧。

打开CAD这款软件，然后在绘图里找到直线命令，如图所示：

选直线命令我们绘制出一个图形，如图所示：

绘制好图形之后在实用工具里找到测量选项，点击该选项在其内找到面积选项，如图所示：

点击面积选项，我们依次将刚刚绘制的图形的顶点连接起来，如图所示：

将起点与终点闭合后按下回车键，我们的面积在下面的命令行上面就显示出来了，如图所示：

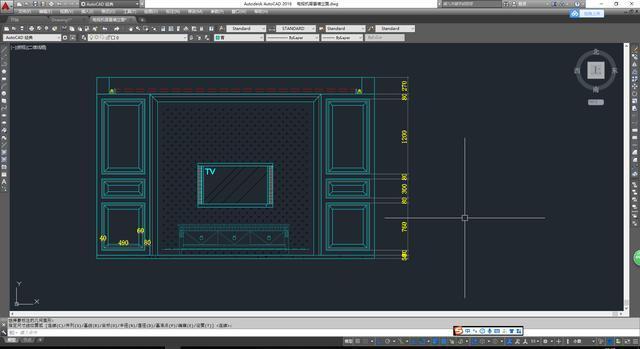

我们在用CAD绘图的时候，经常都会给图纸进行一些标注，例如长、宽等参数，当我们的图纸比较复杂的时候，要标注的东西也就变多了，那么，我们有什么办法可以快速标注呢？今天小编就来跟大家分享一些CAD标注的小技巧，希望对大家有所帮助！

1、qdim命令

批量标注其实不难，在CAD中就有一个快捷键，可以实现一次性批量标注，这个命令就是qdim命令，我们在工具栏中输入这个命令，然后框选需要标注的线段，然后拉出来即可~

2、插件标注

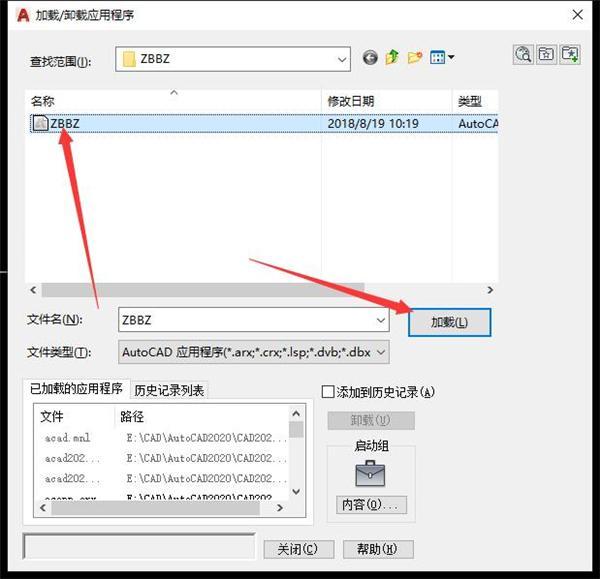

除了CAD自带的快捷命令，我们还可以用插件来实现快速标注，很多插件都可以，我们下载插件之后，打开CAD，加载应用程序，找到插件，点击【加载】即可使用，要标注的时候只需要在命令行中输入ZBBZ即可快速标注了~

1、文字样式

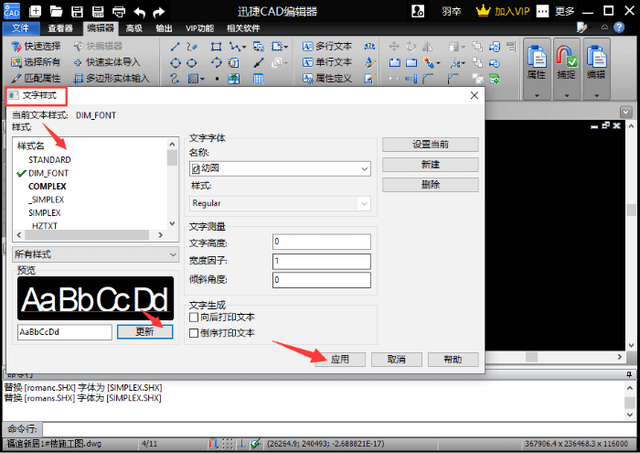

那么在一般标注的时候，我们如何修改文字的样式和颜色等参数呢？以【迅捷CAD编辑器】为例，我们打开入职，然后点击工具栏的【编辑器】——【文字】——【文字样式】，在【样式名】中即可修改自己想要的文字样式了。

2、文字编辑器

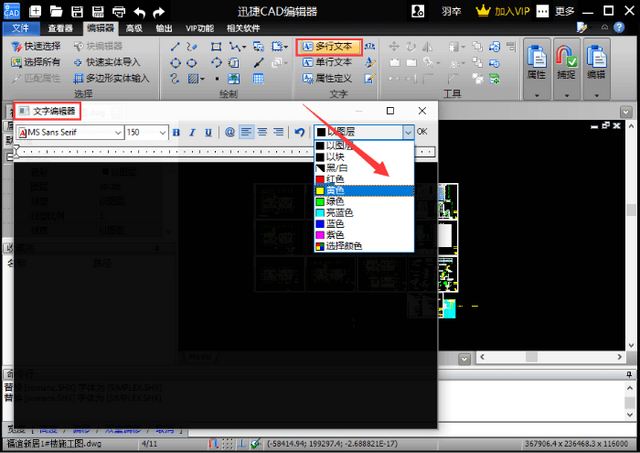

点击【文字】——【多行文本】，这时候会弹出一个【文字编辑器】窗口，我们在这里面就可以设置文字的颜色了~

3、文字标注

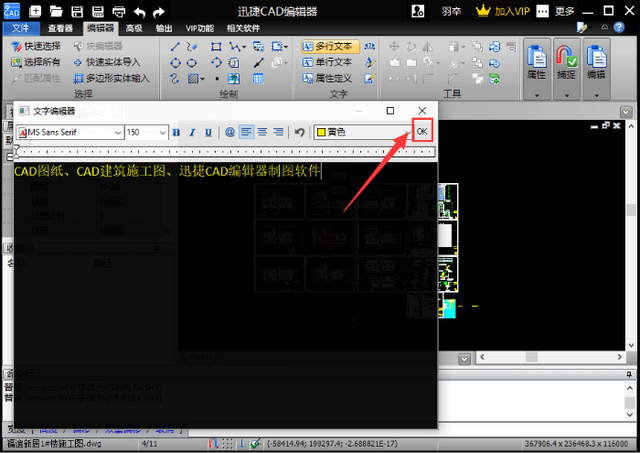

最后，我们在【文字编辑器】中输入要标注的内容即可，这样就完成文字标注啦！

这些小技巧你都学会了吗？下次要标注的时候就可以这样标注啦！
