1、暖通空调、给排水、消防CAD图例符号大全与画法

线型及其含义：

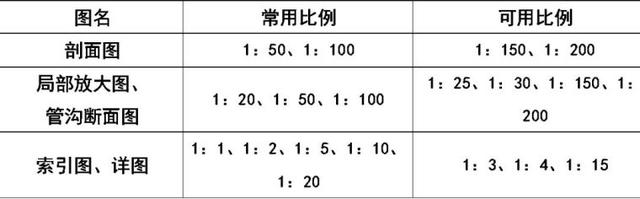

比例：

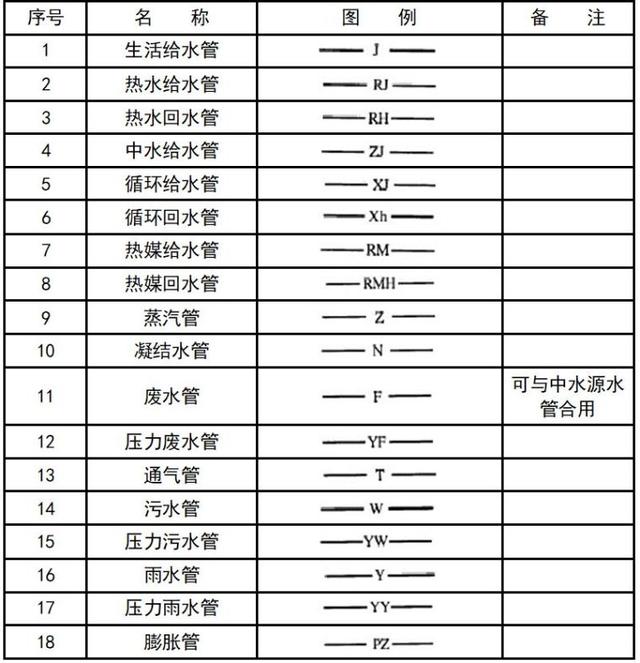

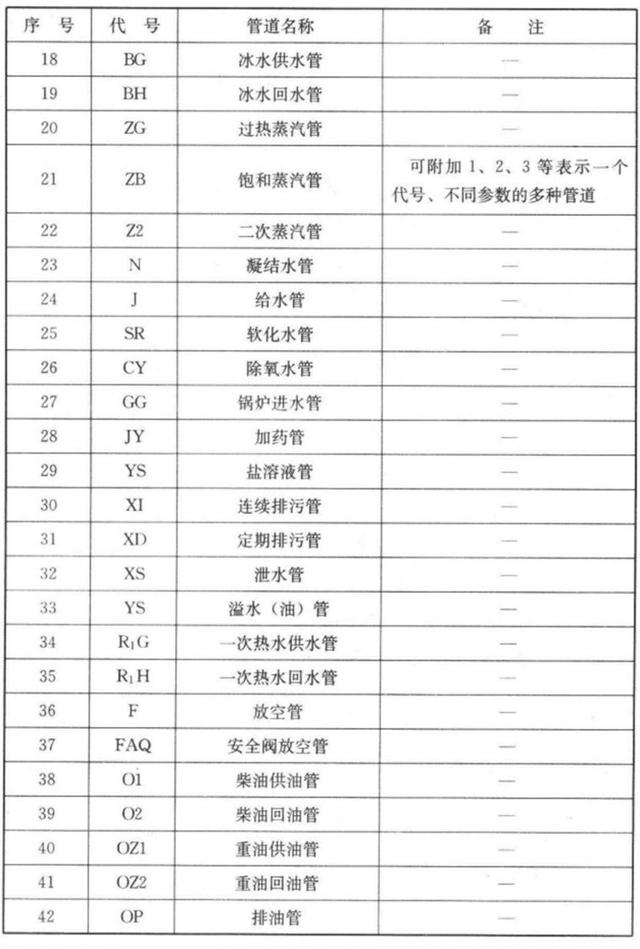

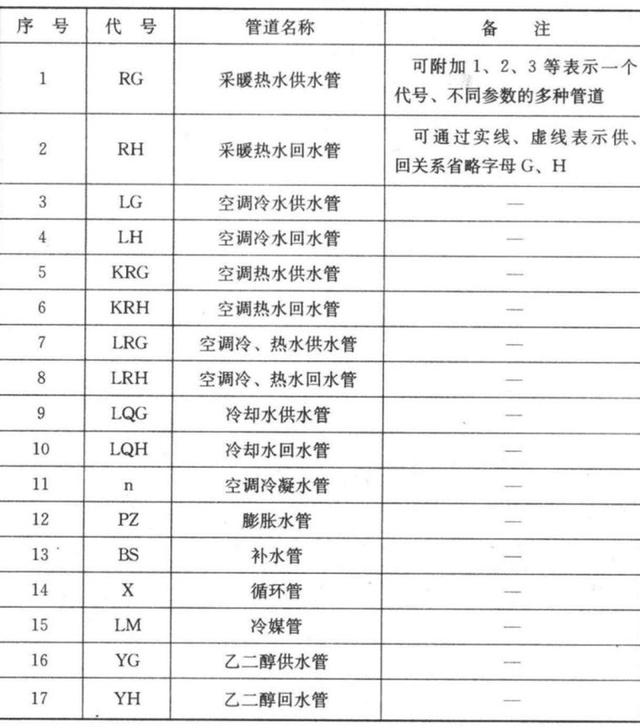

水、汽管道代号：

工艺管道施工图常用图例：

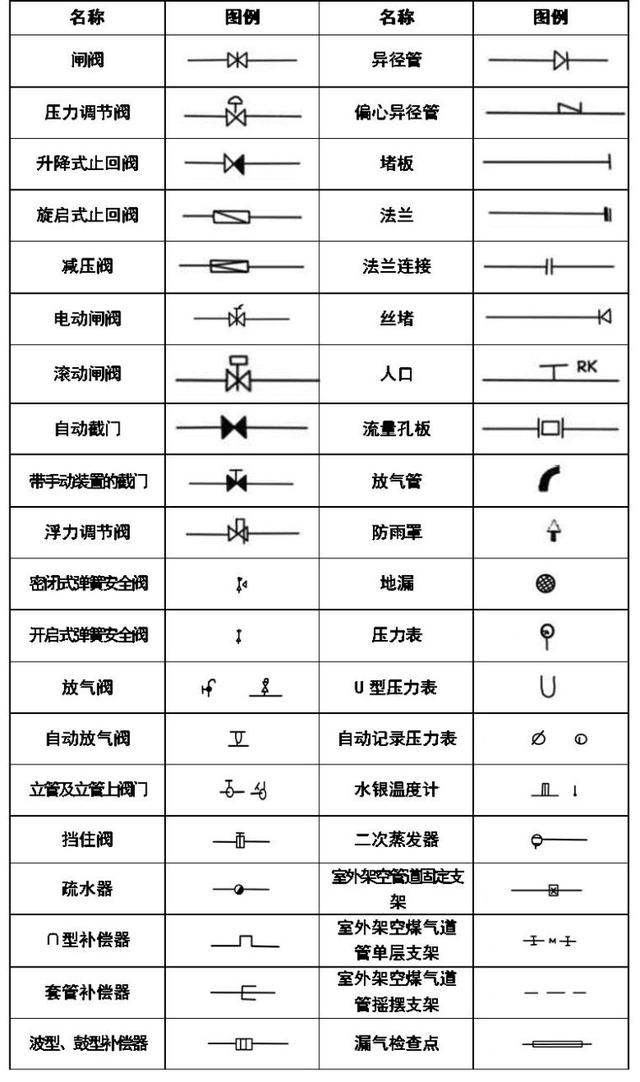

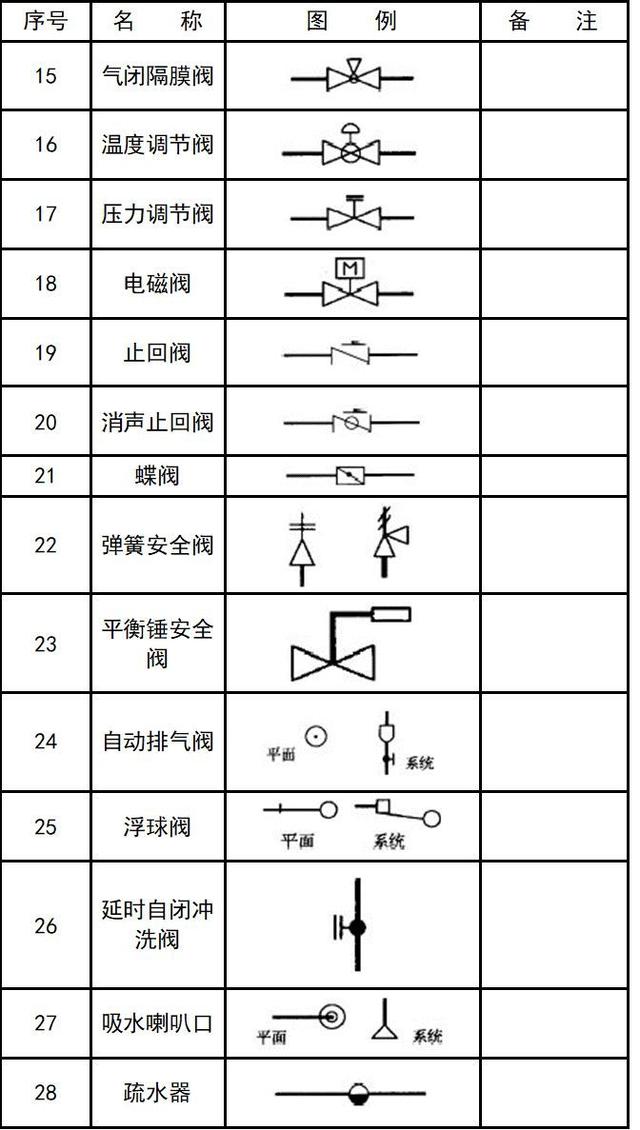

水、汽管道阀门和附件图例：

给排水、采暖常用图例：

通风空调工程常用图例：

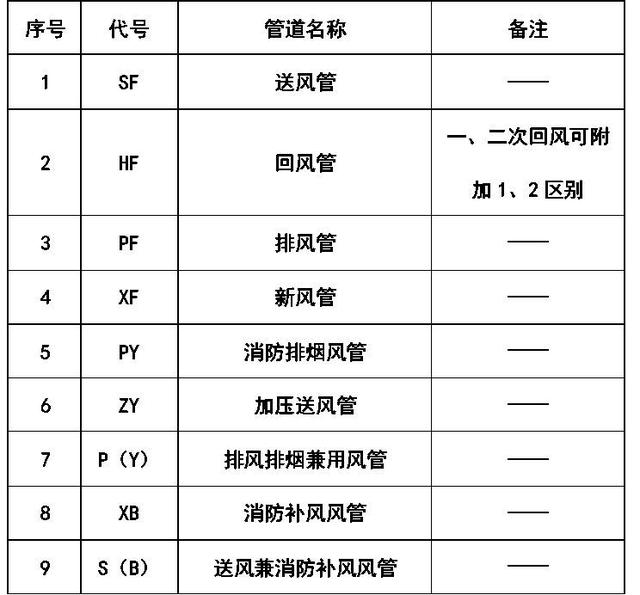

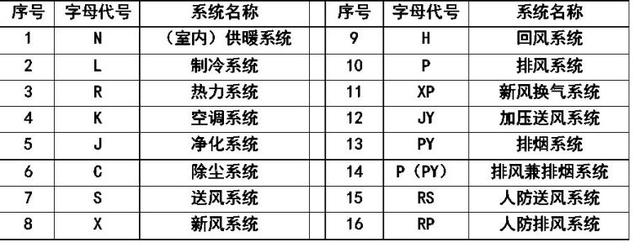

风道代号：

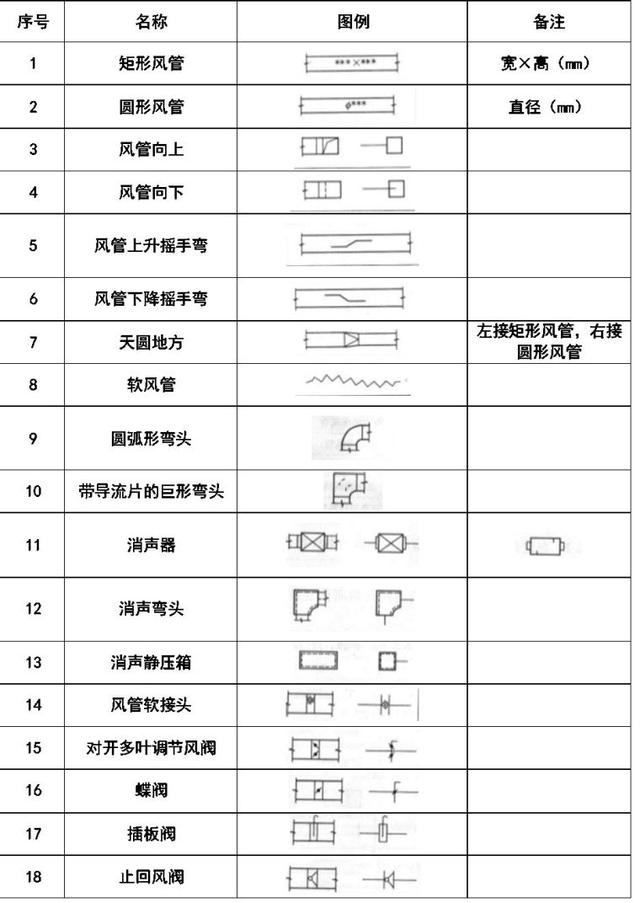

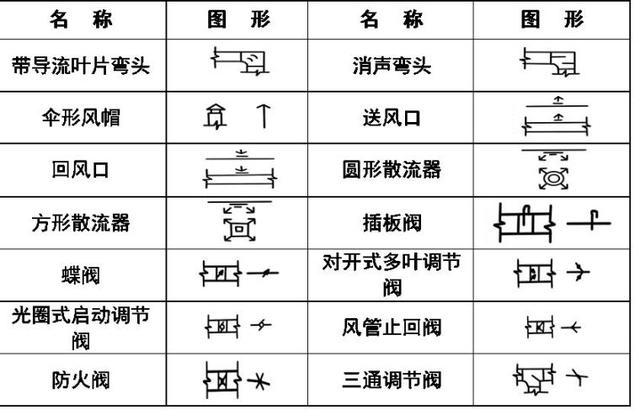

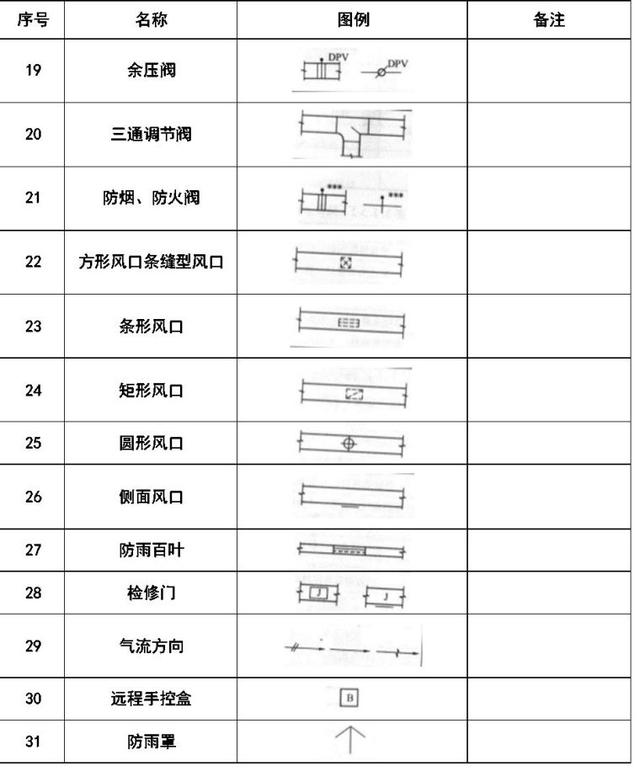

风道、阀门及附件图例：

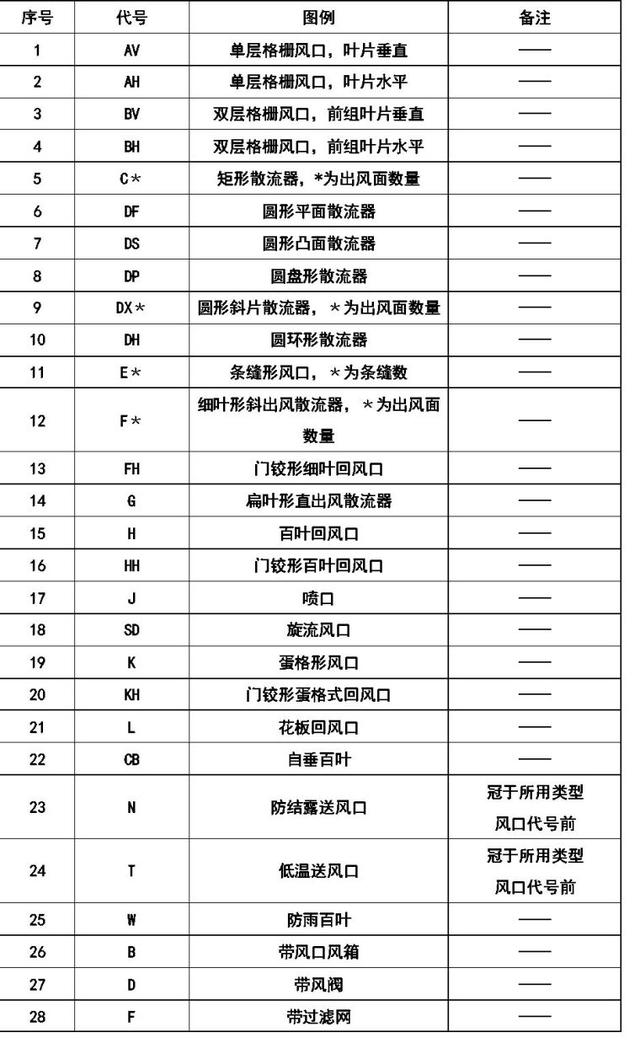

风口和附件代号：

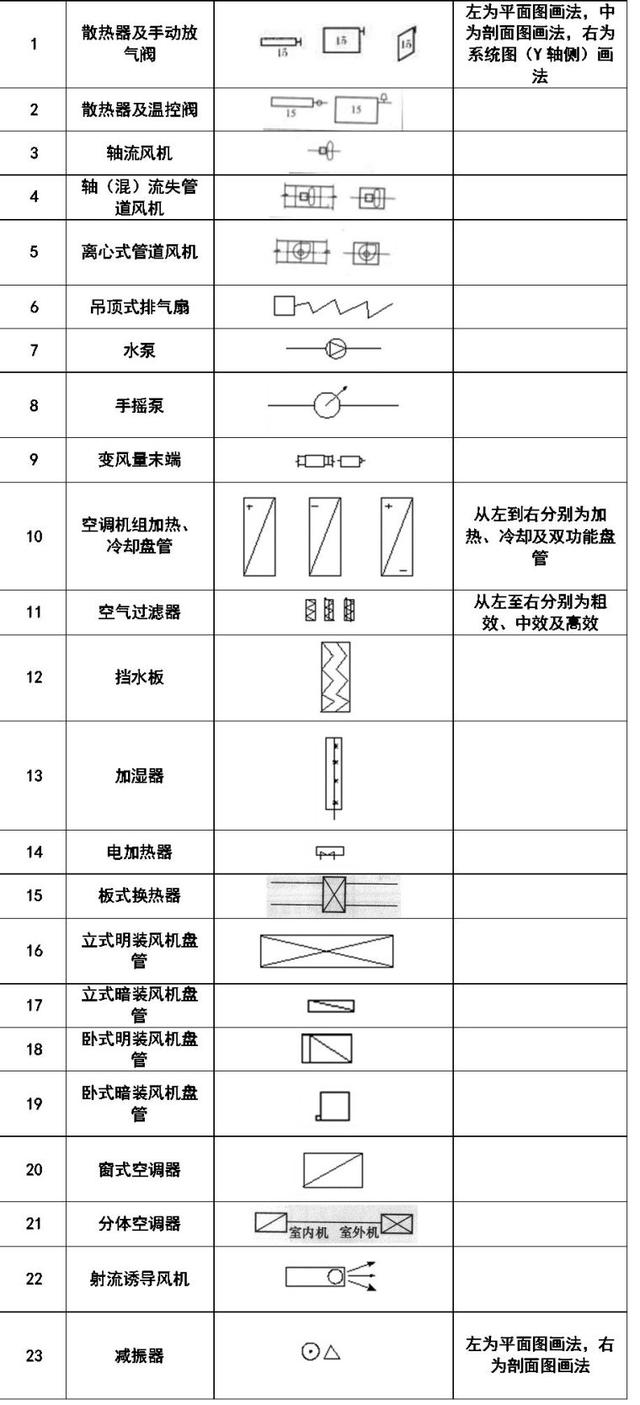

暖通空调设备图例：

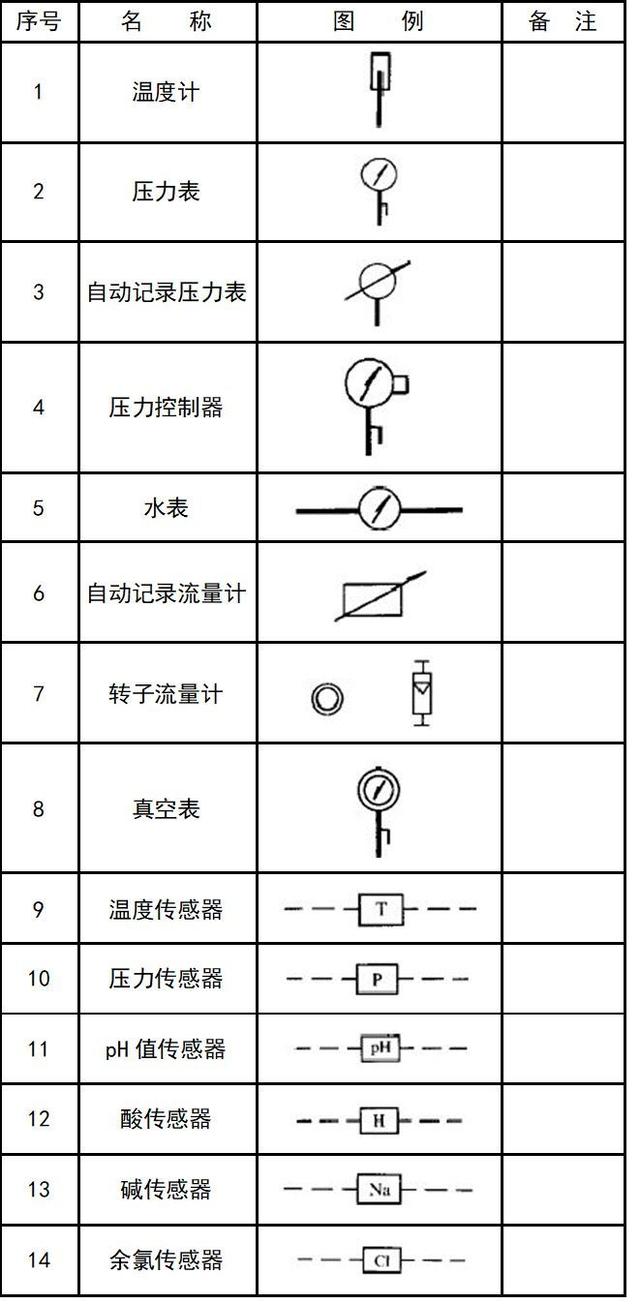

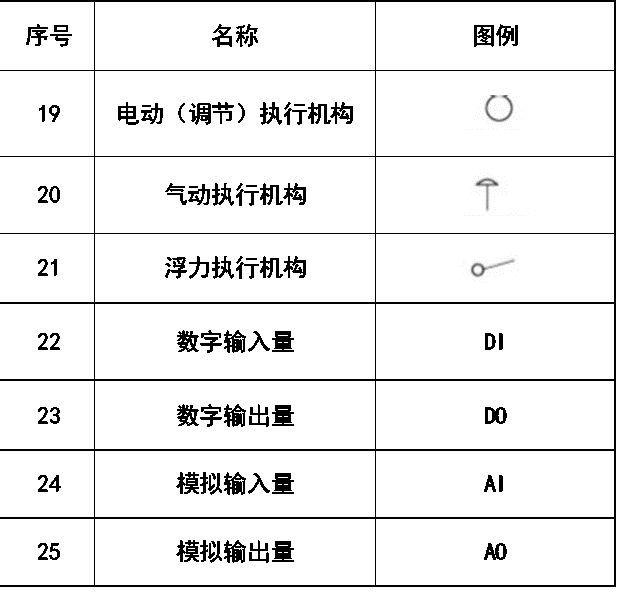

调控装置及仪表图例：

各种执行机构可与风阀、水阀组合 表示相应功能的控制阀门。

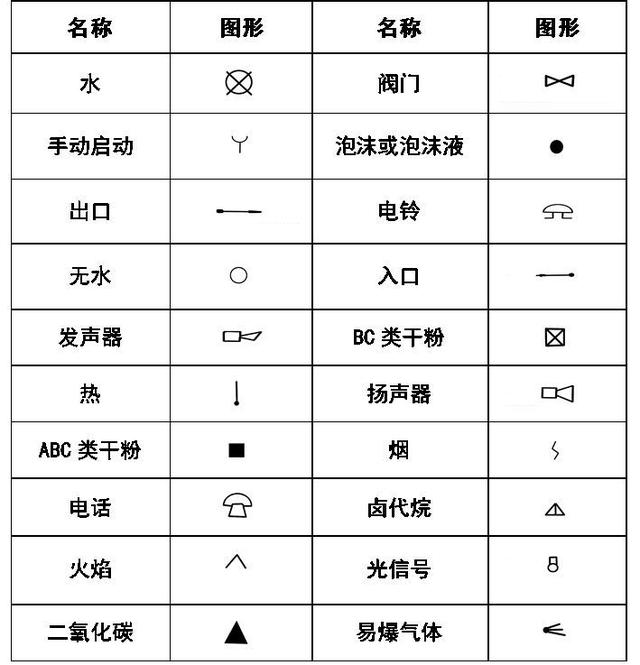

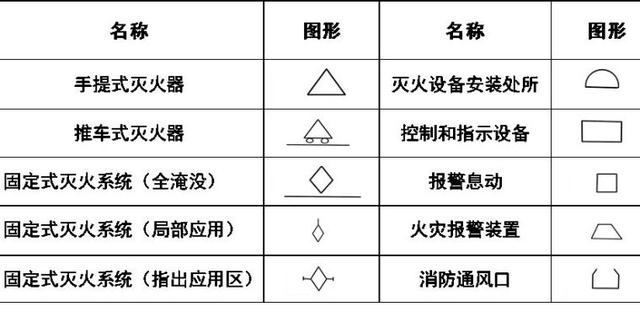

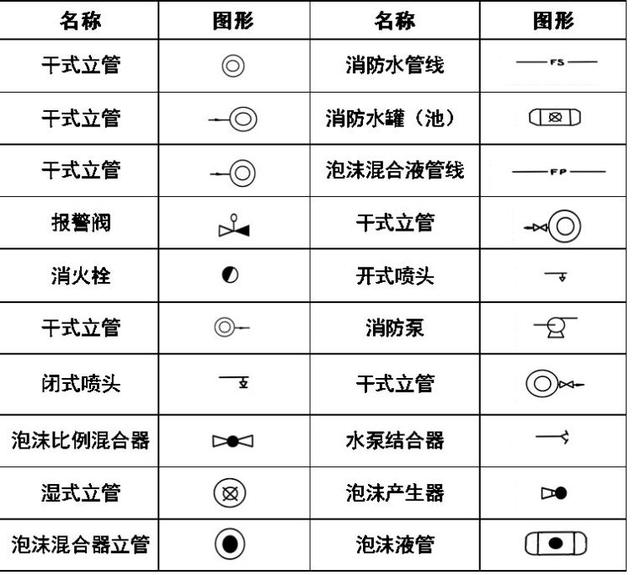

消防工程基本图形符号：

消防工程辅助符号：

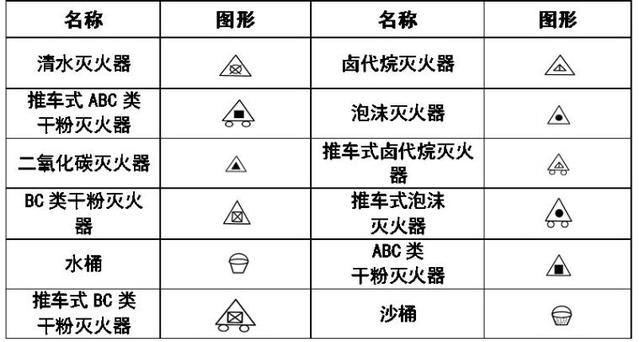

消防工程灭火器符号：

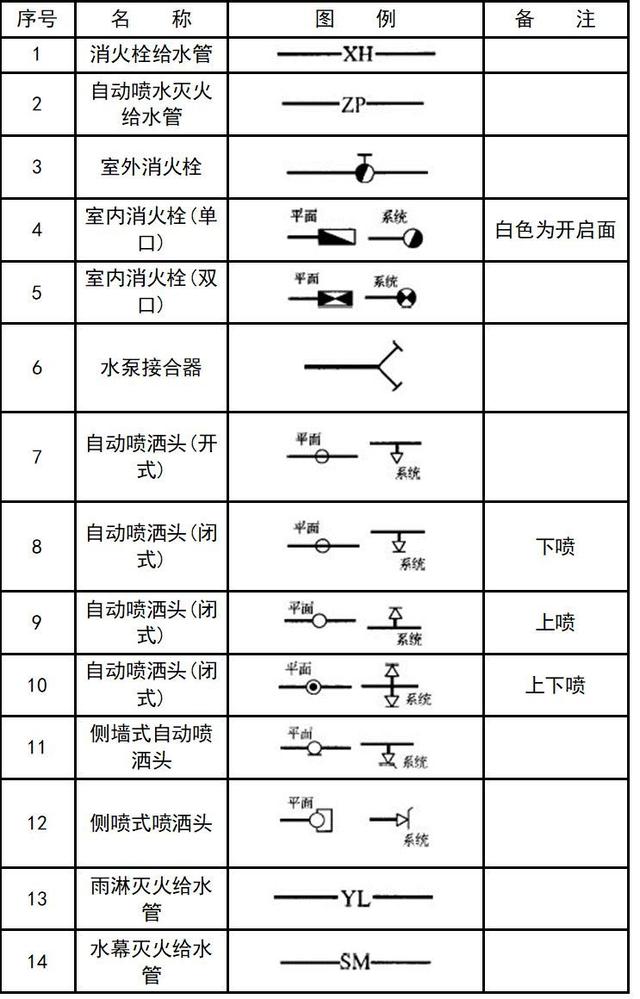

消防管路及配件符号：

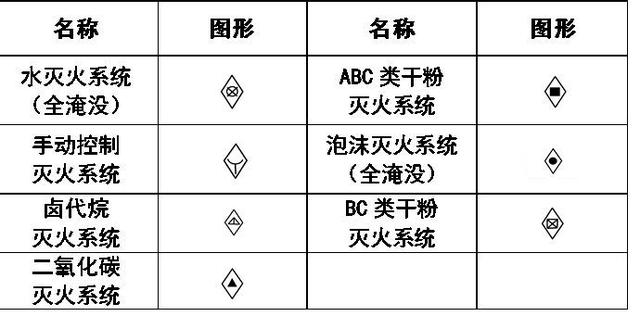

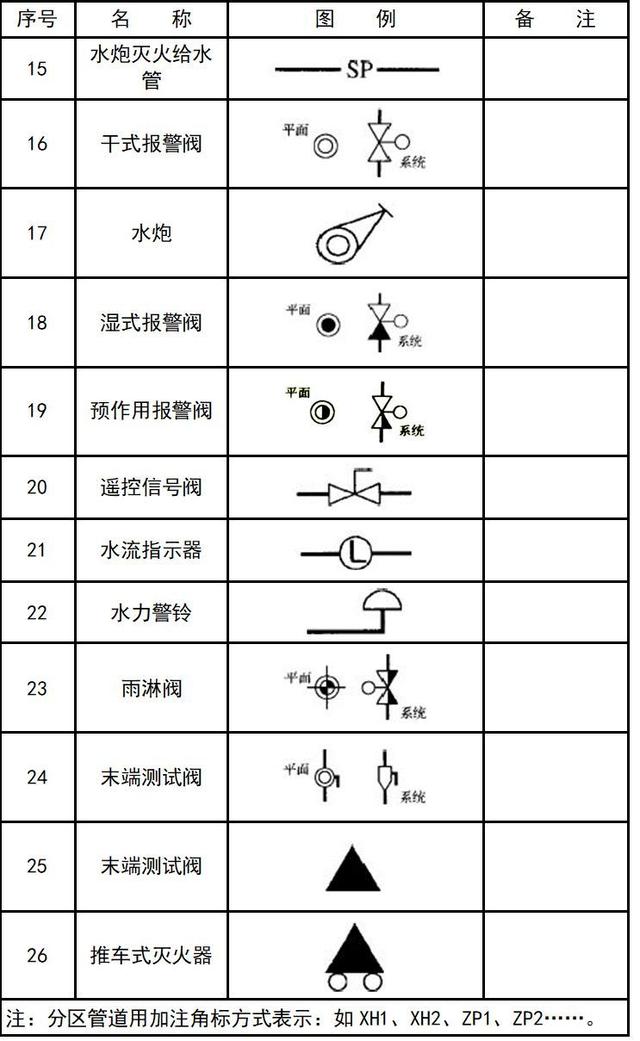

消防工程固定灭火器系统符号：

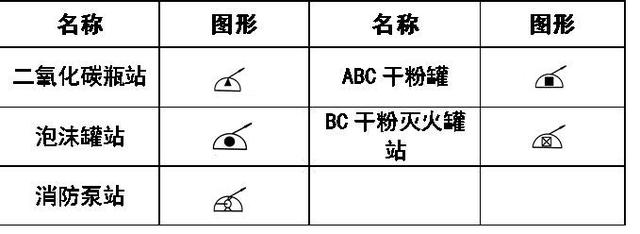

消防工程灭火设备安装处符号：

消防设施：

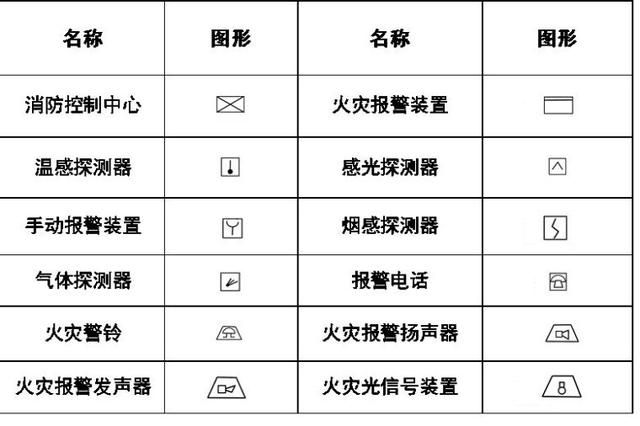

消防工程自动报警设备符号：

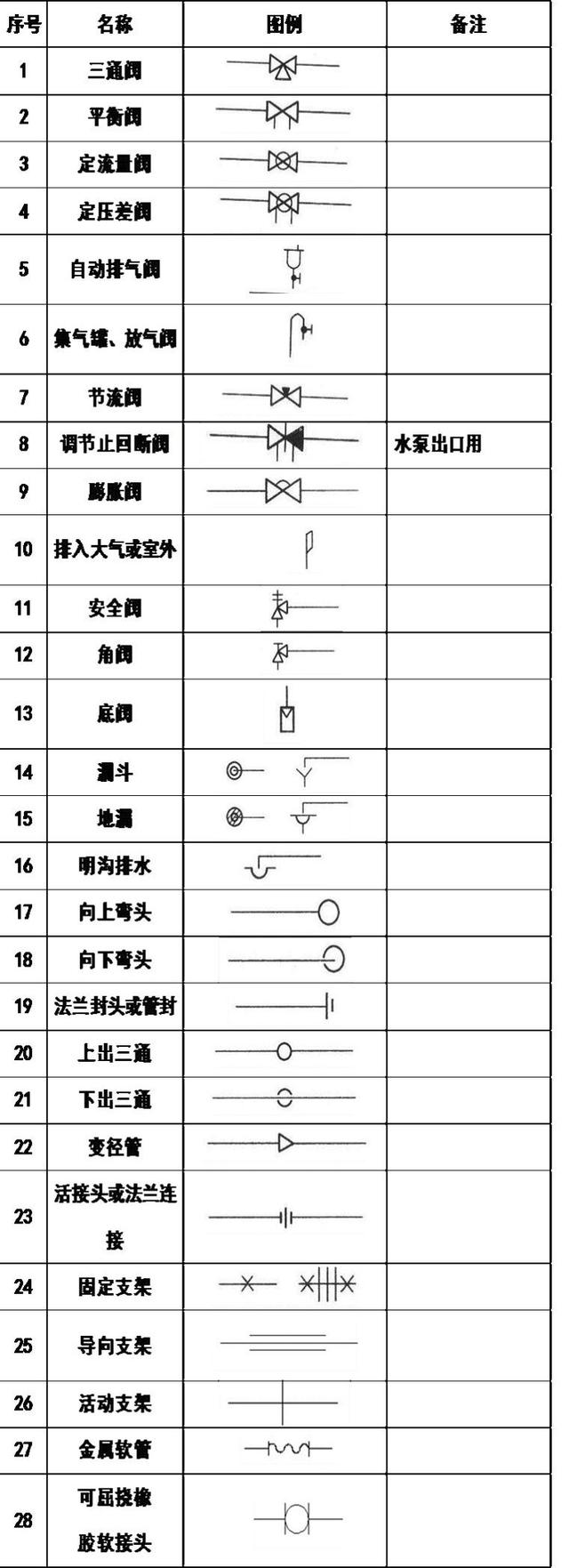

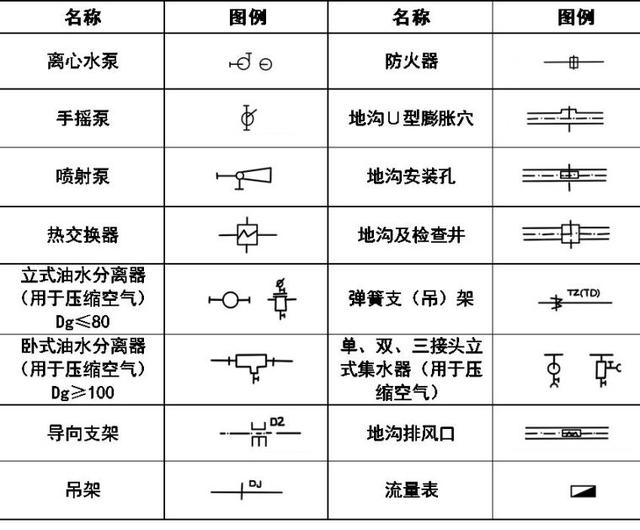

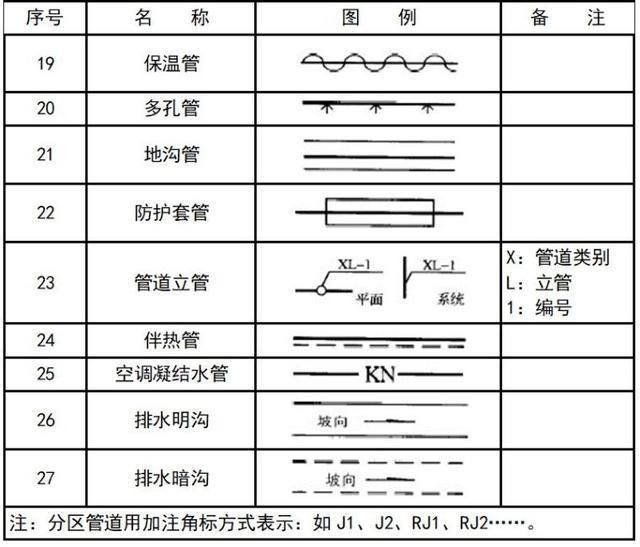

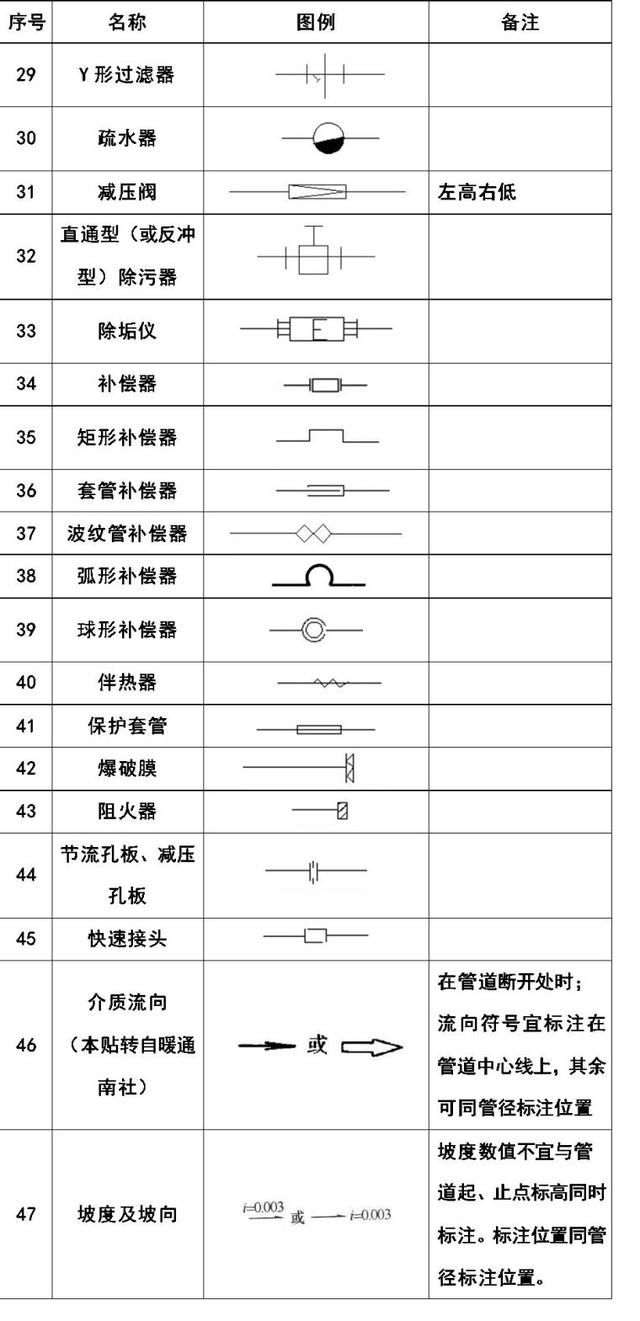

管道图例：

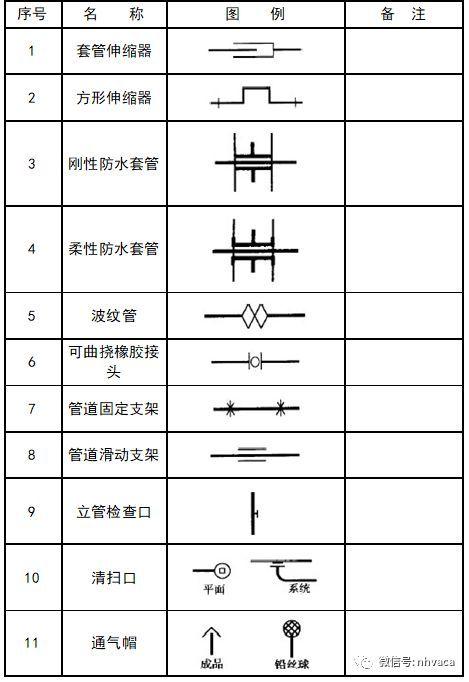

管道附件：

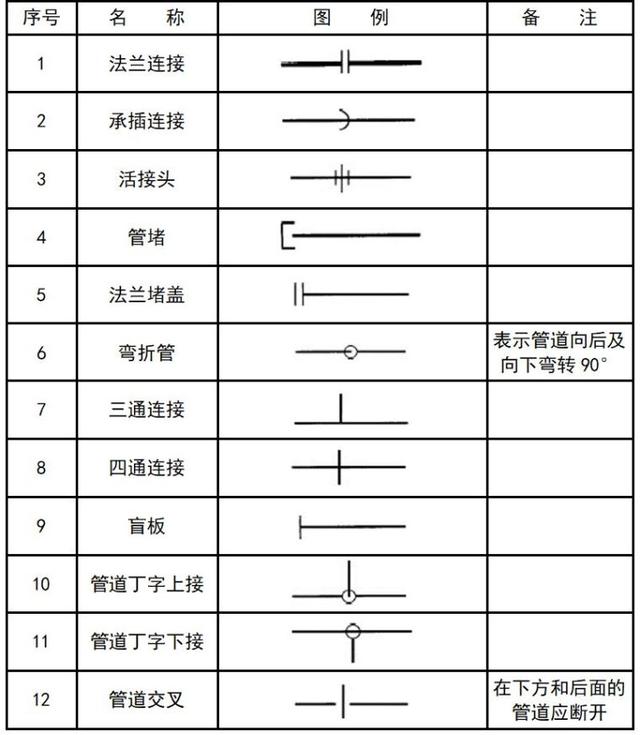

管道连接：

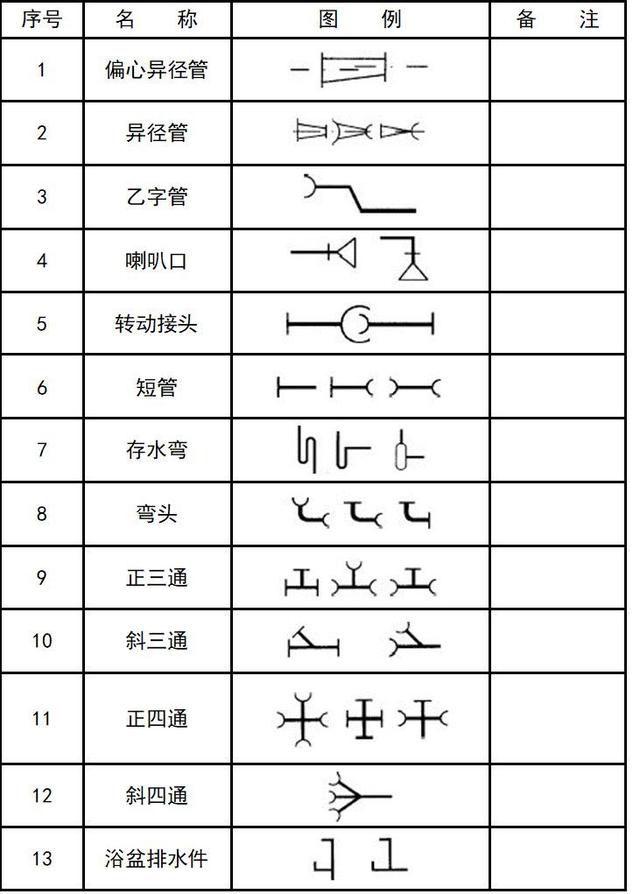

管件：

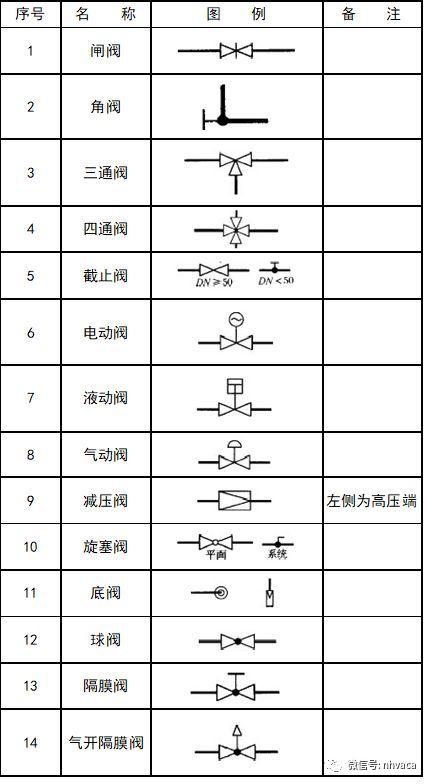

常见阀门：

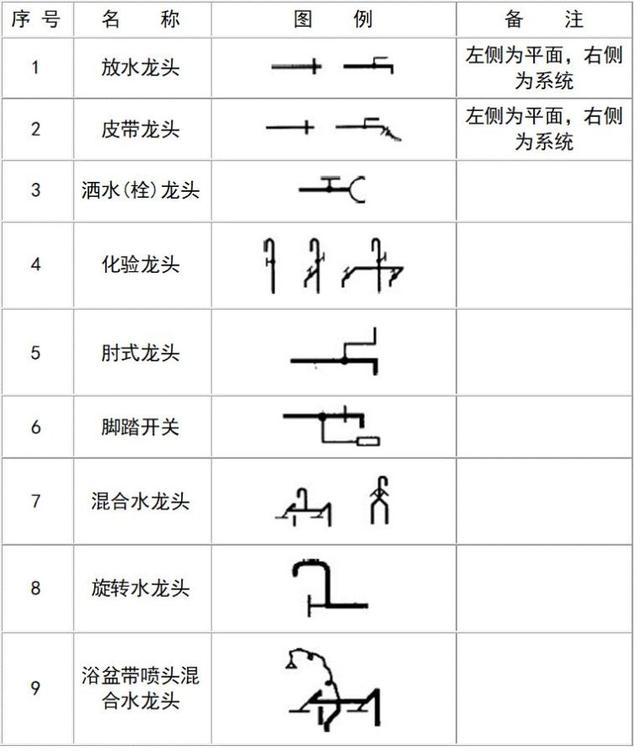

给水配件：

小型给水排水构筑物：

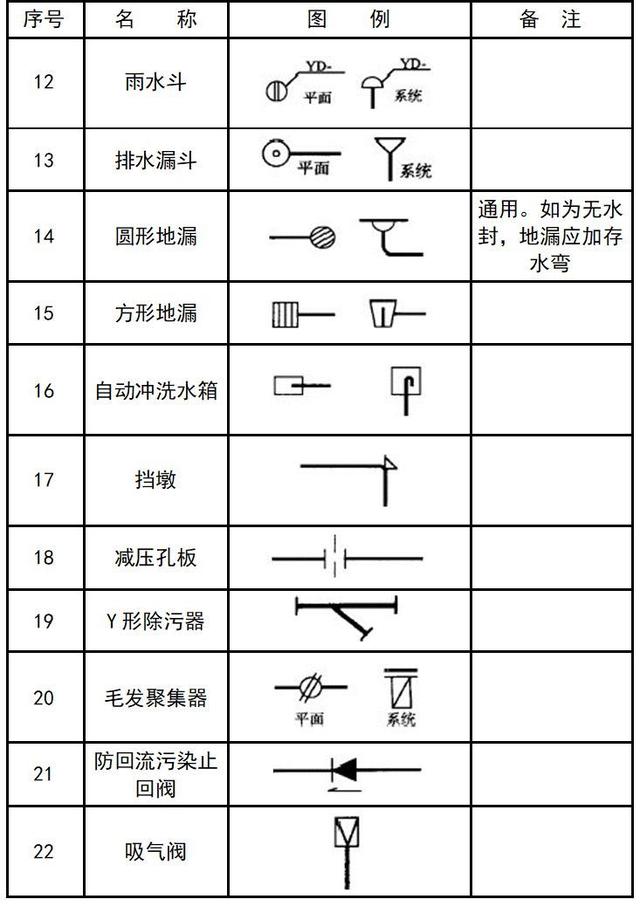

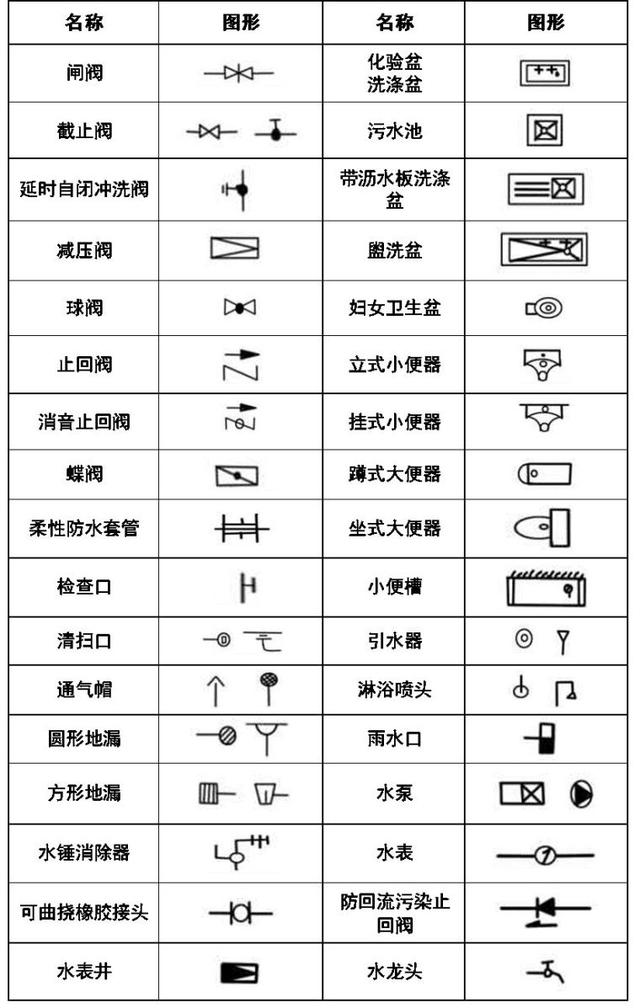

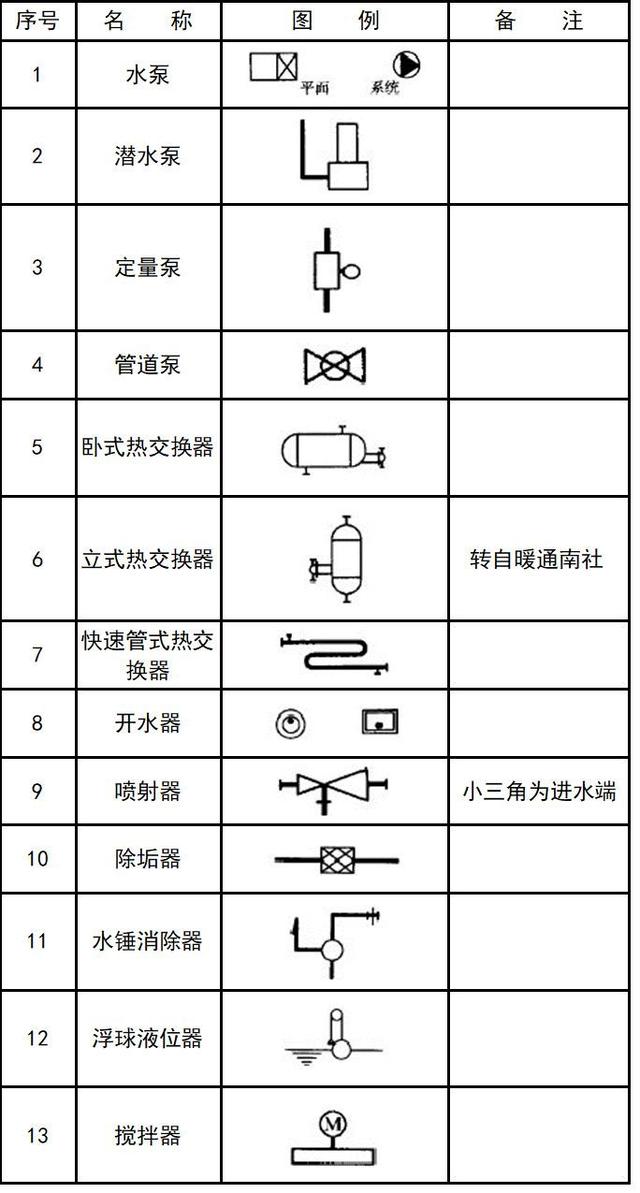

给水排水设备：

仪表：

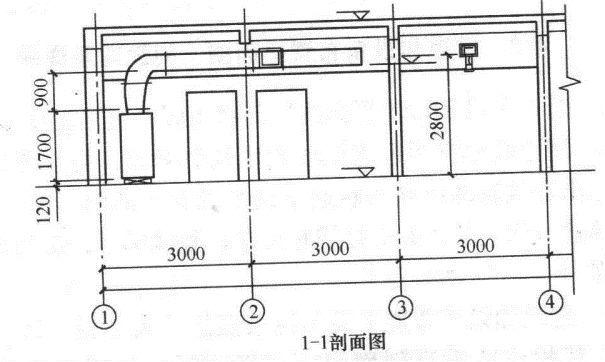

管道和设备布置平面图、剖面图示例：

管道和设备布置平面图应按假象除去上层板后俯视规则绘制，其相应的垂直剖面图应在平面图中表明剖切符号。

标准层平面图

平、剖面示例

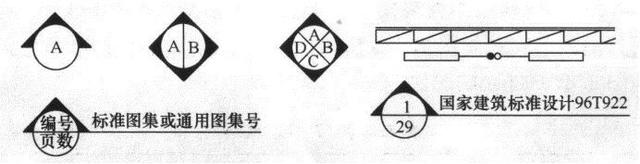

平面图、剖面图索引符号的画法：

平面图、剖面图中的局部需另绘详图时，应在平、剖面图上标注索引符号。索引符号的画法见下图。

索引符号的画法

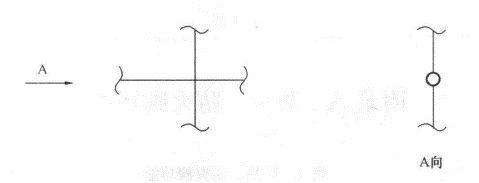

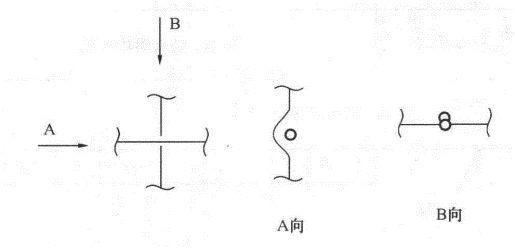

内视符号画法：

当表示局部位置的相互关系，在平面图上应标注内视符号。

内视符号画法

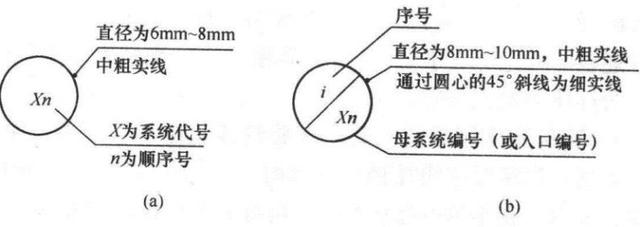

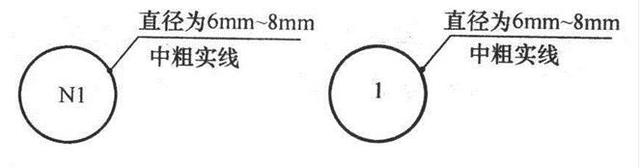

系统编号：

1、一个工程设计中同时有供暖、通风、空调等两个及以上的不同系统时，应进行系统编号。

2、暖通空调系统编号、入口编号，应由系统代号和顺序号组成。

3、系统代号用大写拉丁字母表示，顺序号用阿拉伯数字表示。当一个系统出现分支时，可采用下图的画法。

系统代号

立管号的画法

竖向布置的垂直管道系统，应标注立管号，在不一致引起误解时，可只标注序号，但应与建筑轴线编号有明显区别。

立管号的画法

管道相对标高的画法：

1、在无法标注垂直尺寸的图样中，应标注标高。标高应以m为单位，并应精确到cm或mm。

2、标高符号应以直角等腰三角形表示。当面标准层较多时，可只标注与本层楼（地）板面的相对标高。

3、水、汽管道所标高未予说明时，应表示为管中心标高。

4、水、汽管道标注管道外底或顶标高时，应在数字前加“底”或“顶”字样。

5、矩形风管所注标高应表示管底标高；圆形风管所注标高应表示管中心标高。当不采用此方法标注时，应进行说明。

6、平面图中无坡度要求的管道标高可标注在管道截面尺寸后的括号内。必要时，应在标高数字前加“底”或“顶”的字样。

相对标高的画法

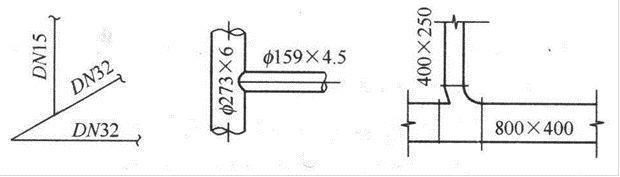

管道截面尺寸的标注符号及画法：

1、低压流体输送用焊接管道规格应标注公称通径或压力。公称通径的标记应由字母“DN”后跟一个以亳米表示的数值组成；公称压力的代号应为“PN”。

2、输送流体用无缝钢管、螺旋缝或直缝焊接钢管、铜管、不锈钢管，当需要注明外径和壁厚时，应用“D（或Φ）外径×壁厚”表示。在不致引起误解时，也可采用公称通径表示。

3、塑料管外径应用“de”表示。

4、圆形风管的截面定型尺寸应以直径“Φ”表示，单位应为mm.

5、矩形风管（风道）的截面定型尺寸应以“A×B”表示。“A”应为该视图投影面的边长尺寸，“B”应为另一边尺雨。A、B单位均应为mm。

6、水平管道的规格宜标注在管道的上方；竖向管道的规格宜标注在管道的左侧。双线表示的管道，其规格可标注在管道轮廓线内。

管道截面尺寸的画法

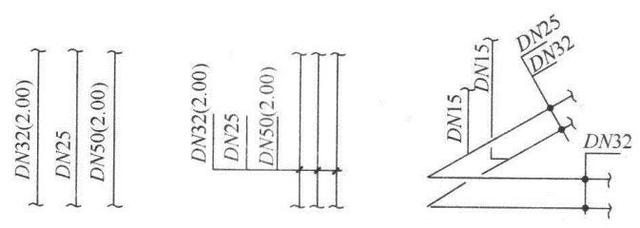

多条管线的规格标注方法：

多条管线规格的画法

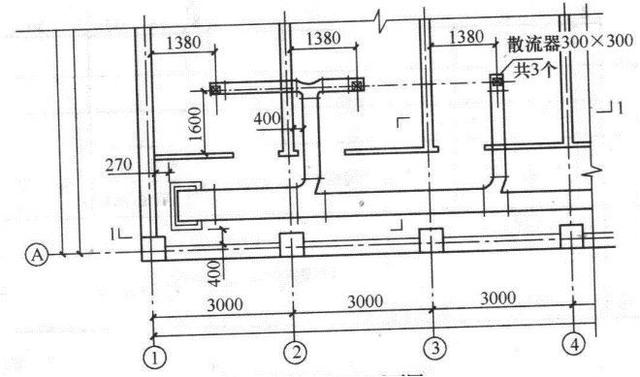

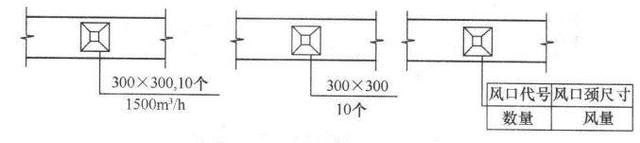

风口、散流器表示方法：

风口、散流器的表示方法

定位尺寸的表示方法：

定位尺寸的表示方式

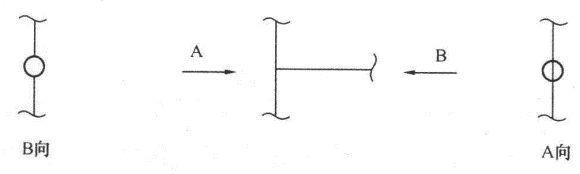

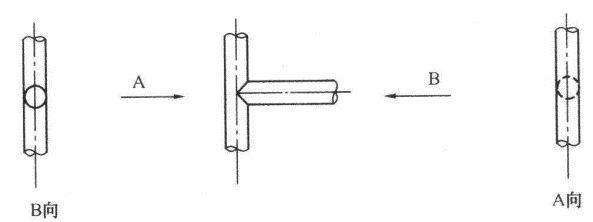

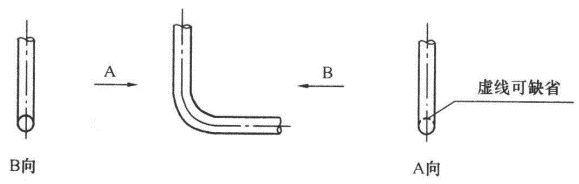

单线管道转向的画法：

单线管道转向的画法

双线管道转向的画法：

双线管道转向的画法

单线管道分支的画法：

单线管道分支的画法

双线管道分支的画法：

双线管道分支的画法

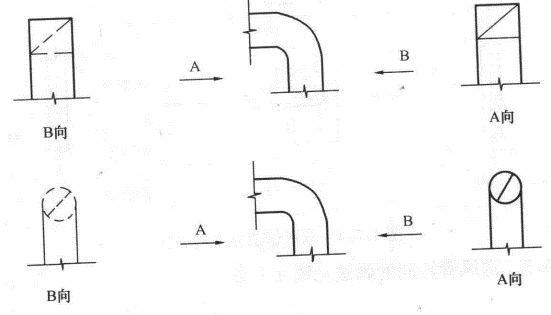

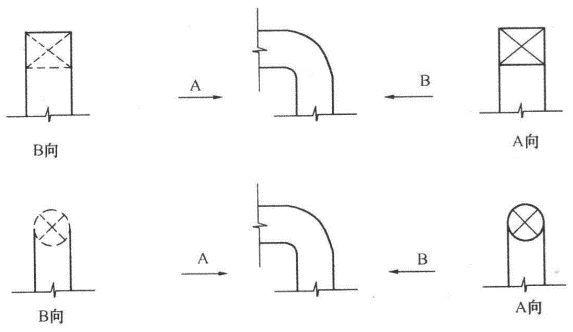

送风管转向的画法：

送风管转向的画法

回风管转向的画法：

管道断开的画法

平面图、剖视图中管道因重叠、密集需断开时，应采用断开画法。

管道断开的画法

管道在本图中断的画法：

管道在本图中断，转至其他图面表示（或由其他图面引来）时，应注明转至（或来自的）的图纸编号。

管道在本图中断的画法

管道交叉的画法：

管道交叉的画法

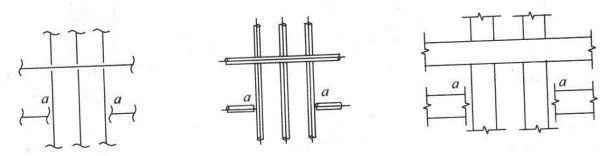

管道跨越的画法：

管道跨越的画法

来源：暖通南社，仅作交流分享

2、空调上的图案都代表啥：空调符号代表什么意思

空调是现在家家户户不可缺少的家用电器，在空调使用过程中，很多人发现空调显示的都是各种符号，这些符号其实有着各自代表的含义。比如三个环形箭头图标代表自动模式，太阳符号表示制热模式，雨滴符号表示除霜模式，不同的符号有着不同的功能。

在空调的使用过程中，很多人发现空调上会有各种图案符号显示，这些图案符号代表着什么意思呢？这些图案符号其实代表着空调正在工作的状态：

1、三角型符号:表示为自动模式，空调会根据室内温度高低自动进行制冷或制热工作。自动模式可以适用于一年四季，会根据室内外的温度自动进行制热、制热吹风等，非常智能方便，缺点是不能调节温度，有些特别情况可能不适合使用自动模式。

2、太阳符号:制热模式，空调进行制热工作。制热时设定温度一般在20到22度之间，不需要开太高，如果空调在冬季达不到20度， 那么你就算开30度时空调也不会高于20度，空调制热功率是恒定的。

3、雨滴符号:除霜模式，空调进行除霜工作，其实也就是制冷工作模式，但室内机风扇转速为低速，工作时间为间断性工作。4、雪花符号:制冷模式，空调进行制冷工作。一般夏天制冷时设定温度是26℃到28℃。而且空调在进行收氟时只能在制冷模式下进行。

5、类似风火轮的符号:通风模式，只有室内机风扇工作，进行通风换气。这个模式一天开一到两次即可，它的主要作用是循环房间的空气并进行送风，将房间内污浊的空气抽出去并且送进来空气，就像开窗通风一样。

6、五角星是睡眠模式。7、四个箭头朝一个方向的符号是风向旋转功能按键，按动该按键选择合适的风向。

扩展资料：

使用注意

1、遥控器不能增加您空调上的功能。如果您的空调机上无风向功能，则遥控器的风向键无效。

2、要确保您的空调机接收器正常，本遥控器才有效。

3、遥控器为低耗产品，正常情况下，电池寿命为6个月，若使用不当电池寿命缩短，更换电池要两节一起换，不要新旧电池或不同型号电池混用。

4、如果出现电池漏液，必须将电池仓清洁干净后换上新电池。为防漏液，请您在备长期不使用时，最好将电池取出。
