1、cad打印图纸怎么打印：CAD图纸如何打印出图
用CAD绘制完图形以后，就该考虑打印出图的问题了。下面我就来讲讲CAD图纸如何打印出图的问题。
操作方法
首先，我们打开CAD，点击“文件”，“打印”。
出现“打印模型”面板，我们在里面设置一下，一般我们会选择把图形输出为PDF格式再出图，所以选择打印机名称为“DWG To PDF”，然后选择合适的图纸尺寸（适应图形大小，有些图纸要1:1出图）。点击“特性”可以自定义图纸尺寸。
设置完图纸后，我们设置打印区域，如图所示，打印范围选择“窗口”，然后在图形中把需要打印的范围选中，一定要尽量少留空白处。
然后，再进行其他设置，比如“居中打印”、打印比例等，如图所示，根据需要进行设置。确定之前，可以先预览一下效果，没问题的话就可以点击“确定”，选择位置保存了。
这样，我们就得到了PDF格式的图形， 打开PDF，直接点击“文件”、“打印”就可以了，因为都设置好了，所以看一下右侧的预览效果没问题，直接确定就出图了。
2、如何打印出CAD高清图纸？大神教你用CAD+PS操作，一学就会

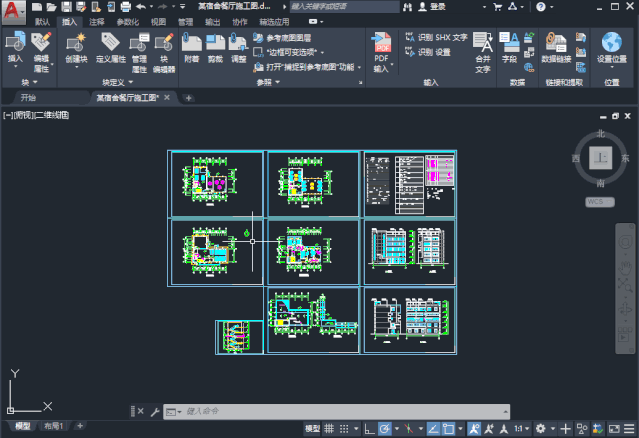

首先我们可以看到，在CAD中有很多图纸，可以选择批量打印，那么如果我想要打印一份高清的图纸，该怎么做呢？

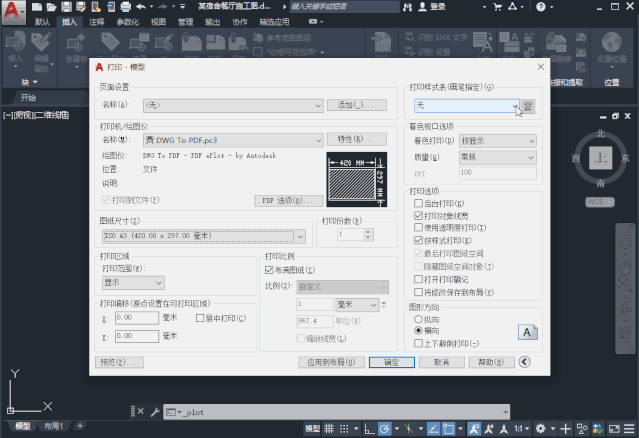

然后按下【Ctrl+P】，打印样式肯定要设置的，虚拟名称这里选择PDF格式，图纸尺寸这里我选择一个A3的吧。
接着将打印样式表改为【acad.ctb】，再点击后面的编辑，在表格视图中点击【颜色1】，按住Shift键向下拖动。
拖动到底部，点击最后一个颜色，就可以全选了，然后在右边将颜色全部改为黑色，最后点击【保存并关闭】。
回到打印设置界面，打印比例勾选【布满图纸】，图形方向选择【横向】，打印范围选择【窗口】，框选图纸范围。
点击【预览】查看打印效果，这时候就是白纸黑字的效果，觉得没问题了，鼠标右击选择【打印】。
等待图纸生成完毕后，将它保存到电脑桌面中，打印出来之后，它就是一个PDF格式了。关注并星标《测绘之家》微信公众号，免费获取更多测绘测量技术干货！

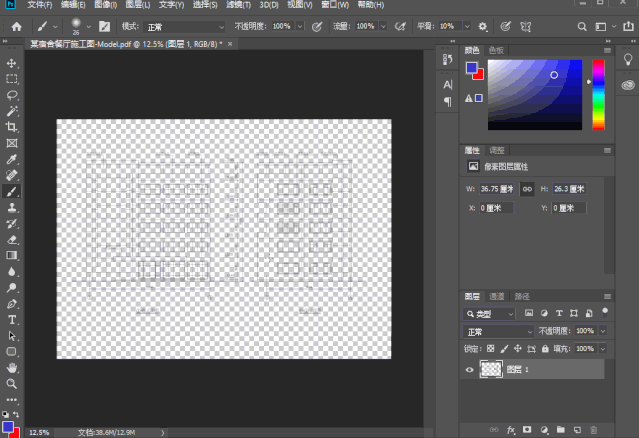

如果你想要打印出JPG图片的高清模式，我们可以通过PS去做，在PS中点击【打开】，选择刚才的PDF图纸。
随后将会出现一个【导入PDF】的窗口，这里的各种数据、属性都不要去动，直接点击【确定】就行了。
这时候图纸是透明样式，我们不用管它，直接按下【Ctrl+S】进行保存，保存类型选择JPG格式，再点击【保存】。
接下来设置图片质量，当然是选择最佳了，然后点击【确定】。

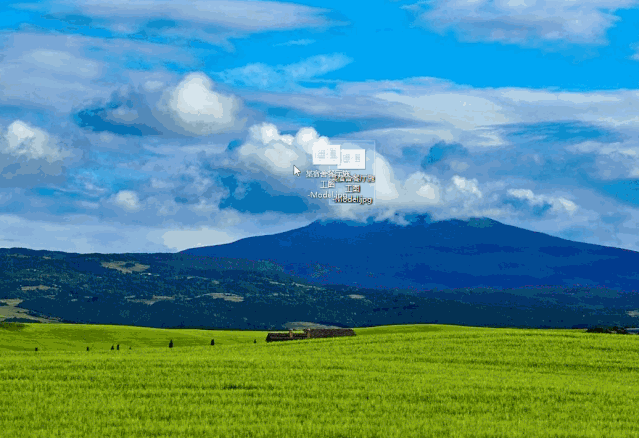

最后在桌面上打开这张图片，不断地进行放大，查看效果如何，可以看到非常的清晰！
以上就是大神教你，
如何打印出CAD高清图纸的方法，
亲测有效，快去试试吧。
