cad怎么设置图形界限，cad怎么设置图形界限为A4（AUTOCAD——图形界线怎么设置）

关于【cad怎么设置图形界限】，cad怎么设置图形界限为A4，今天涌涌小编给您分享一下，如果对您有所帮助别忘了关注本站哦。

• 内容导航：
• 1、cad怎么设置图形界限
• 2、AUTOCAD——图形界线怎么设置

1、cad怎么设置图形界限

在使用AutoCAD 2014工作时会遇到各种各样的问题，比如设置图形界限。那么如何进行操作呢？下面小编与你分享具体步骤和方法。

工具/材料

AutoCAD 2014辅助设计软件

操作方法

启动AutoCAD 2014辅助设计软件，如图所示。点击自定义快速访问工具栏向下箭头，弹出下拉列表选择"显示菜单栏"项。

如图所示，唤出"系统菜单栏"区。点击"格式"图标，用于设置图形的界限。

弹出"格式"菜单选项，如图所示。点击"图形界限"项，下步将进行设置图形界限的操作。

如图所示，命令窗口显示"LIMITS 指定左下角点"。输入左下角坐标"0,0"，按回车键确认。

命令窗口显示"LIMITS 指定右上角点"，如图所示。输入右上角坐标"594,420"，按回车键确认。

如图所示，唤出"草图设置"对话框。选择"捕捉和栅格"标签，勾选"启用栅格"复选框、取消勾选"栅格行为→显示超出界限的栅格"复选框。

完成设置图形界限的操作，如图所示。本例到此结束，希望对大家能有所帮助。

2、AUTOCAD——图形界线怎么设置

设置和控制当前模型或布局选项卡中栅格显示范围。

执行方式

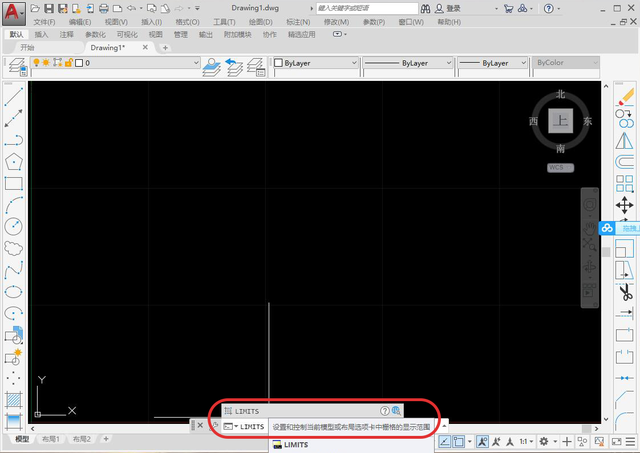

1.输入图形界线命令“LIMITS”，按下空格键。

图形界线

2.接着根据提示，指定左下角点，按下空格默认为（0.0000,0.0000）。

指定左下角点

3.然后指定右上角点，按照格式来输入数据，再按下空格键，图形界线设置完成。

指定右上角点

输入数据

设置完成

4.双击鼠标中键，显示当前视口尺寸大小。

鼠标中键

本文关键词：cad怎么设置图形界限设置A4，cad怎么设置图形界限设置A3，cad怎么设置图形界限高三米宽五米，cad怎么设置图形界限420*297，cad怎么设置图形界限为A4。这就是关于《cad怎么设置图形界限，cad怎么设置图形界限为A4（AUTOCAD——图形界线怎么设置）》的所有内容，希望对您能有所帮助！
