1、cad怎么画椭圆：CAD绘制椭圆的方法

在用AutoCAD 2014工作时会遇到各种各样的问题，比如需运用椭圆命令设计图形。那么如何进行操作呢？下面小编与你分享具体步骤和方法。

AutoCAD 2014辅助设计软件

启动AutoCAD 2014辅助设计软件，如图所示。按照设计数据创建图形文件，本例要求运用椭圆命令进行图形设计。

如图所示，选择"默认→绘图"功能区。点击"椭圆"图标，下步将运用椭圆命令进行图形设计的操作。

点击"椭圆"图标向下箭头，如图所示。弹出下拉列表选项，选择"圆心"项。

如图所示,命令窗口显示"ELLIPSE 指定椭圆的中心点"。拾取椭圆的中心点，单击鼠标左键确认。

命令窗口显示"ELLIPSE 指定轴的端点"，如图所示。拾取轴的端点，单击鼠标左键确认。

如图所示，命令窗口显示"ELLIPSE 指定另一条半轴长度或[旋转(R)]"。拖动鼠标指定另一条半轴长度，单击鼠标左键确认。

完成运用椭圆命令进行图形设计的操作，如图所示。本例到此结束，希望对大家能有所启发。

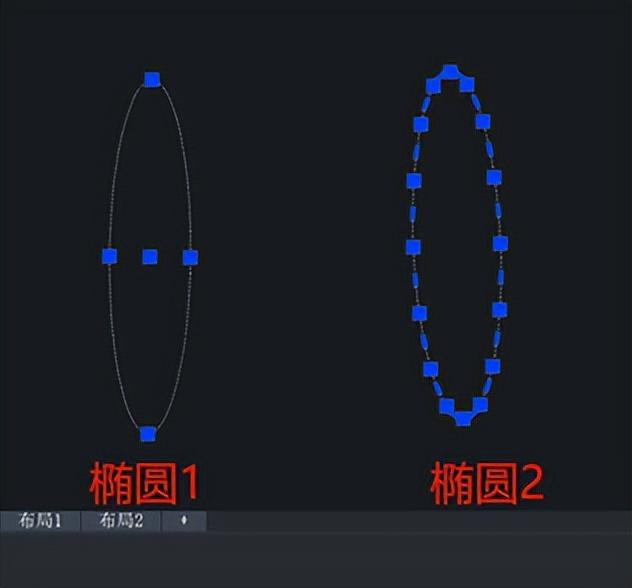

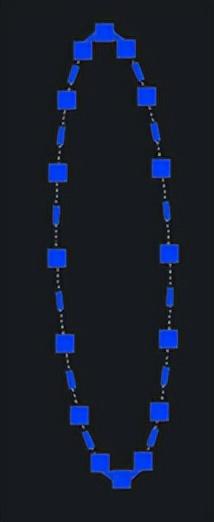

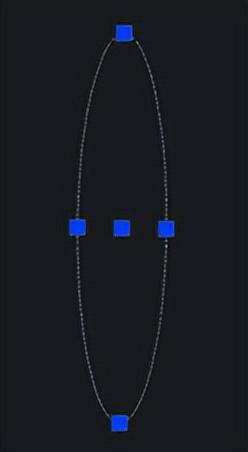

我们在CAD软件中绘制了一个椭圆之后，然后选中它，一般只会出现4个夹点，如下图中左边的椭圆1。可是有的用户在绘制了椭圆之后，选中它，发现这个椭圆上面有很多个夹点，如下图中右边的椭圆2。

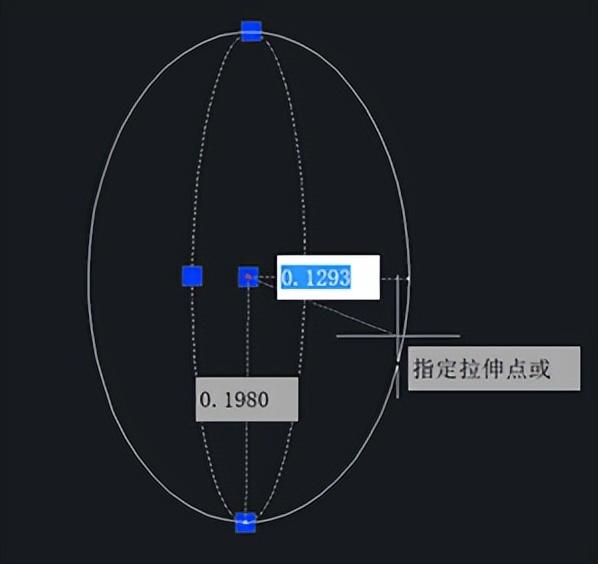

如果是椭圆1的情况，我们要改变椭圆的形状大小，可以直接拖动夹点进行修改。

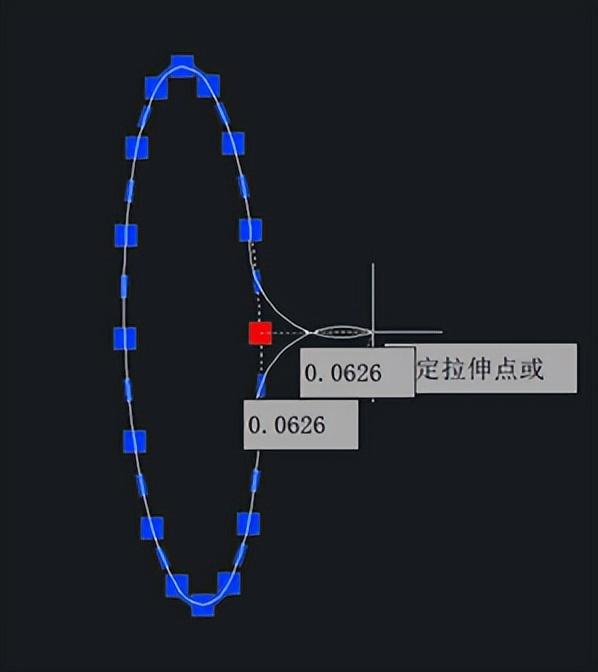

可是如果是椭圆2的情况，拖动夹点只能改变椭圆这个局部点的位置，如下图所示。

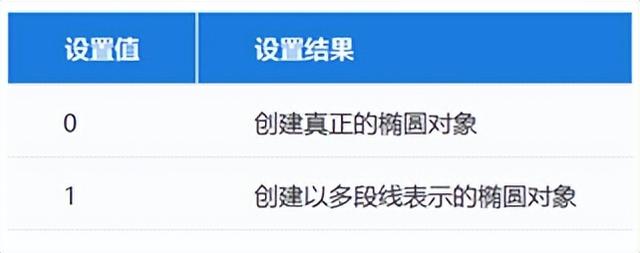

为什么会出现椭圆2这种情况呢？这是因为将椭圆命令设置成创建以多段线表示的椭圆对象。系统变量PELLIPSE就是用来控制ELLIPSE命令（绘制椭圆或椭圆弧对象）创建的对象是真的椭圆还是以多段线表示的椭圆。

当设置值是0时，创建真正的椭圆对象。

当设置值是1时，创建以多段线表示的椭圆对象。

因此，解决这个问题非常简单了。在命令行键盘输入PELLIPSE，按回车键确定，然后输入0，按回车键确定即可完成。

当然，如果自己的绘图需要椭圆以多段线表示，将PELLIPSE的值设置为1即可。
