- 1、电脑网线水晶头制作及标准接法，全不全你知道
- 2、怎么做网线，网线水晶头接法和线序图文详解
1、电脑网线水晶头制作及标准接法，全不全你知道
一、制作工具介绍

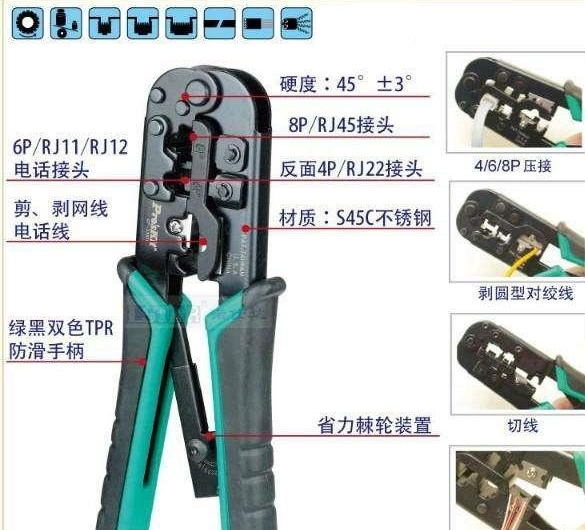

在文章开关，我们首先来介绍一下制作水晶头需要用到的工具——网线钳。这不是多么高科技的东西，价格也不贵，普通用户都能接受，从网上或是线下都能买到。
我们主要用到网线钳的三个功能——剥线、剪线和压制水晶头。其中最后一个功能，是网线钳独有的，也是它的主要功能。在压制水晶头的过程中，只需要用到网线钳，其它的都不需要哦~
压制水晶头，利用的就是水晶头槽这一部分。网线钳一般带有多种规格的槽（大小不同），但压制网线时，我们只需要用到8P槽。
使用时也很简单，将网线插入水晶头后，把水晶头放入槽内，用力按压即可。
二、水晶头的制作
下面我们来详细说一下网线水晶头的制作方法（共五步）。
第一步、剥
把网线外层绝缘皮剥开，露出里面的彩色绝缘皮——剥线时要注意力度，不要伤害到内层绝缘皮。
第二步、排
排线是水晶头制作的重头戏，即把网线的线色按照顺序排好。现在的网线都是"双绞线"，就是指里面的细小电线都是两两缠绕在一起的，共有4组，也就是8根。
在这8根线里，有4根线都是白色的，为了在名称上区分它们，我们在它们自身线色的基础上加上与它相绞的线的颜色为它命名。比如和橙色线缠绕在一起的白色线，就叫做"橙白色线"（或者"白橙色线"）；和蓝色线缠绕在一起的白色线，就叫做"蓝白色"（或"白蓝色线"）。
排线顺序有两个标准，分别叫做T568A和T568B——两种排法没有本质上的区别，但是在选择时有规定……敲黑板，这里很重要：
两种接线顺序在选择上有两种选法：交叉线和直通线。交叉线是指同一根网线的两个水晶头分别选用不同接法；直通线是指同一根网线的两个水晶头选用同一种接法。
交叉线一般用于同一类设备之间的连接，比如电脑和电脑、路由器和路由器（现在也有支持直通线的设备，但保险起见，还是用交叉线比较好）。直通线用于不同类设备之间的连接，比如电脑和路由器。
很明显，家庭中更适合直通线。所以，在家庭中，一般所有水晶头都只选用一种排线方法——T568A或T568B任选其一。
T568A的排线顺序为：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕；
T568B的排线顺序为：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。
T568A 线序的适用范围
这种接法用于网络设备需要交叉互连的场合，所谓交叉是指网线的一端和另一端与 RJ45 网线插头的接法不同，一端按 T568A 线序接，另一端按 T568B 线序接，即有几根网线在另一端是先做了交叉才接到 RJ45 插头上去的，适用的连接场合有：
1. 电 脑←—→电 脑，称对等网连接，即两台电脑之间只通过一条网线连接就可以互相传递数据；
2. 集线器←—→集线器；
3. 交换机←—→交换机。
T568A 线序的接法
如图1所示，RJ45 型网线插头各脚与网线颜色标志的对应关系是：
插头脚号 网线颜色
1———— 绿白
2———— 绿
3———— 橙白
4———— 蓝
5———— 蓝白
6———— 橙
7———— 棕白
8———— 棕

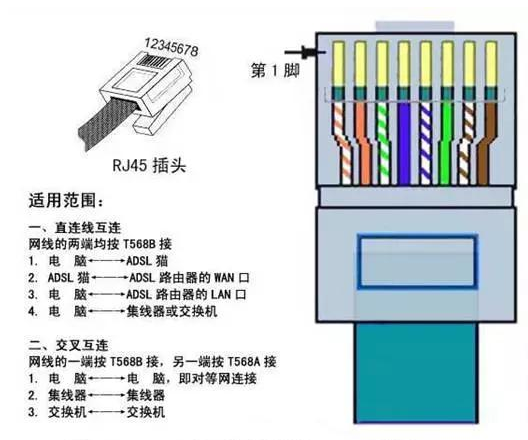

T568B 线序的适用范围
1、直连线互连
网线的两端均按 T568B 接
1. 电 脑←—→ADSL 猫
2. ADSL猫←—→ADSL 路由器的 WAN 口
3. 电 脑←—→ADSL 路由器的 LAN 口
4. 电 脑←—→集线器或交换机
2、交叉互连
网线的一端按 T568B 接，另一端按 T568A 接
1. 电 脑←—→电 脑，即对等网连接
2. 集线器←—→集线器
3. 交换机←—→交换机

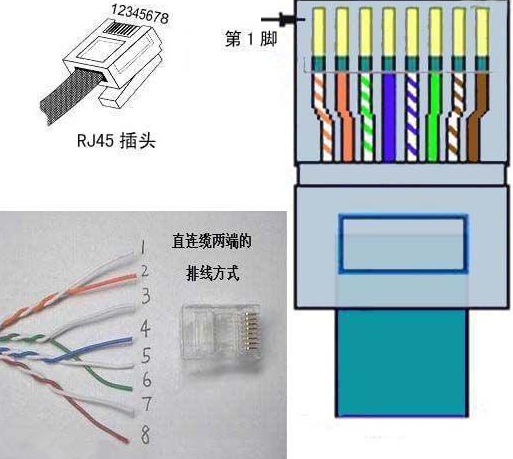

T568B 线序的接法
如图2 所示，RJ45 型网线插头各脚与网线颜色标志的对应关系是：
插头脚号 网线颜色
1———— 橙白
2———— 橙
3———— 绿白
4———— 蓝
5———— 蓝白
6———— 绿
7———— 棕白
8———— 棕

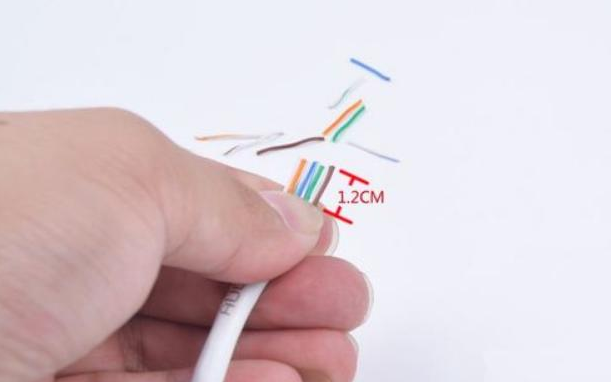

第三步、剪
把网线的顺序排好了，握在手里，捏住、压好——一定要压好，此时你已经分不清这么多白色线原本是和哪条线相绞的了。把线放到网线钳中，剪断。
剪线的目的是把8根网线剪齐，所以，如果一次没剪齐，要再次进行修改——把网线捏紧了再剪有助于增加成功率。

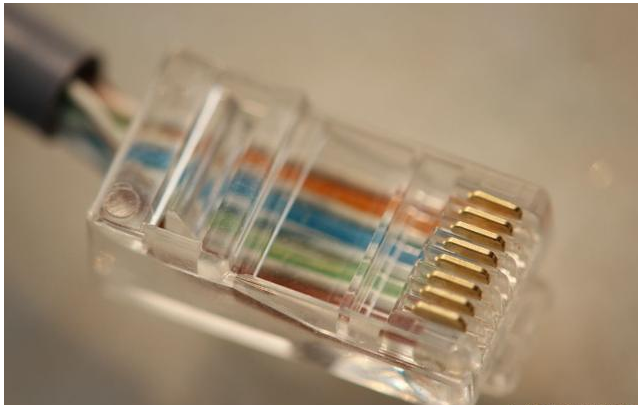

第四步、插
把剪好的网线按顺序插入水晶头——不需要剥掉线皮。在插入水晶头时，要注意两点：
1.应面对水晶头的背面，也就是不带卡槽按压按钮的那一面插入；
2.网线插入水晶头后，应保证网线外绝缘皮有一部分在水晶头内，如果出现内层绝缘皮外露，应再次重复剪线的步骤，把8根小线再剪短一点。
细线外露，不合格
第五步、压
把水晶头放入网线钳8P槽内，用力压紧即可。水晶头压制成功以后，别忘了检测一下。
2、怎么做网线，网线水晶头接法和线序图文详解
网线制作方法有很多，我们在此简单的制作一下现在出现最多的RJ45通用8针网线制作方法。
工具/材料
网线
水晶头
操作方法
家用中的网线插座，一般只有一个或者是两个，而且家用网线插座也是使用得最多的一个地方。那么家用网线插座如何接线？首次动手操作的人或许会觉得很难很繁杂。其实不放把网线插座看成是电源插座好了，那么网线插座如何接线？其实很简单。网线插座大部分都采用双绞线，双绞线有T568A以及T568B两种连接方式，按照这样方式进行连接进入电路，就行了。
严格的来说，网线插座其实就是一种网线模块。一般装置在墙壁表面上，外观上看起来和一般的电源插座差不多大小。那么网线插座如何接线？用处不同的网线插座和电源插座。网线插座之中的一个小孔，这个小孔就是连接互联网的地方，如果根据T568A方式来进行连接的话，第一根线路的颜色是绿白，其次就是绿、然后橙白、蓝，最后就是蓝白、橙、棕白、棕。
网线插座的重要性，不言而喻。而且不管是网线插座还是电源插座，我们平日里看得也特别的多。那么公牛网线插座如何接线呢？其实不管是哪个网线插座的接法，都差不多大同小异，只要知道知道了解网线插座接法的图纸，并了解其中的每一步，在按照T568B的接线方式，网线插座如何接线？T568B第一根颜色是橙白、橙、然后就是绿白、蓝、其次就是蓝白、绿、棕白、棕，按照这样的方式连接进入电路就可以了。
网线插座主要有以下四个接线步骤：
1、准备好室内网线插座和打线钳
（1）插座外观
（2）插座后面接线处
（3）独立的网线模块
（4）打线钳
2、熟悉网线插座两边的颜色指示图。上层A类颜色指示的接法为交叉线接法，下层B类颜色指示的接法为直连线接法，也就是我们常用的网线接法。
3、按照下层B类的颜色排列网线对应每个线和槽，用打线钳将网线用力压入槽内。注意：道口向外，以切断网线与槽壁相齐
4、按照第以上方法，将所有线压入对应槽内后即可完成网线插座（网线模块）的制作
