1、cad原坐标复制粘贴：cad中如何原坐标粘贴

我们用CAD制图时，有时需要把一幅图纸中的元素原坐标粘贴到另一张图纸中。下面我就来讲讲cad中如何原坐标粘贴。

操作方法

首先， 我们找到需要复制的图形单位，点击选中后，右键单击，选择“复制”。

然后，我们切换图纸，如图所示，点击打开另一张图纸。

在打开的图纸中点击右键，弹出菜单中选择“粘贴到原坐标”。

就能把我们从图形中复制的元素，原坐标粘贴到另一幅图纸中。

2、看看高手是怎样使用“复制”命令的 CAD制图 AutoCAD实战教程

#头条创作挑战赛#

一、分析与说明

1.1、可以使用“混合坐标”绘制直线。

1.2、在绘制有些直线时可以使用“追踪”来定位。

1.3、“DIV”命令可以将一个对象“定数等分”为相等的多段。

1.4、使用“定数等分”命令之前，为了使等分节点易于观察，要先进行“点样式”设置。

1.5、使用“复制”命令的“阵列”选项绘制此图再适合不过了。

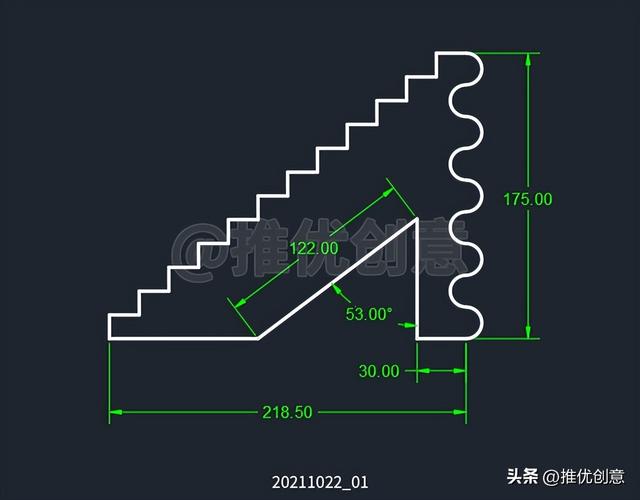

20211022_01

二、详细绘制步骤

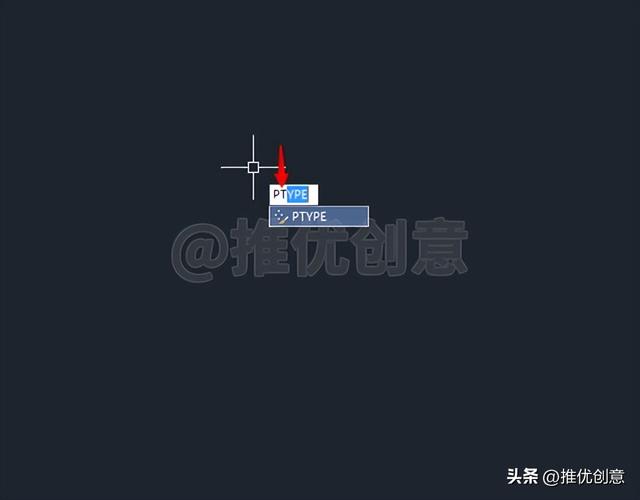

2.1、命令行输入“PT”后回车，调出“点样式”对话框。

20211022_01

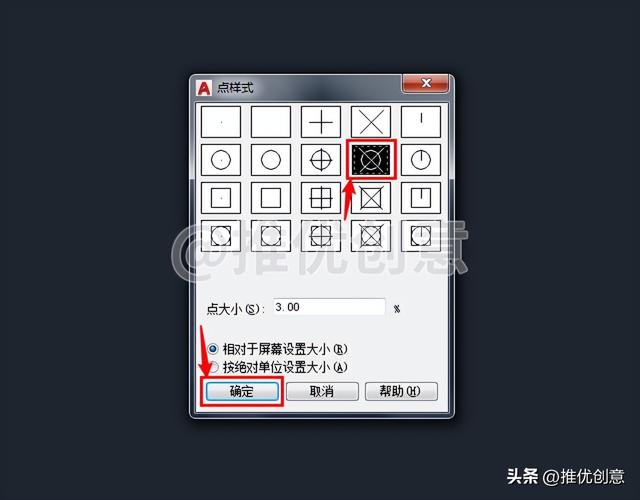

2.2、点选下图中的“点样式”后点击“确定”。

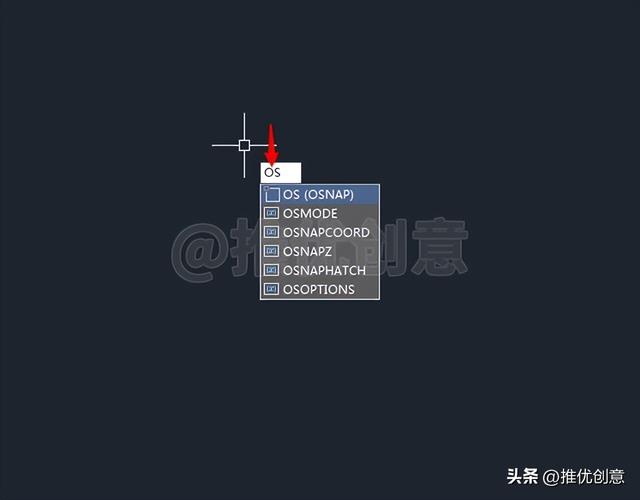

2.3、命令行输入“OS”后回车，调出“对象捕捉”对话框。

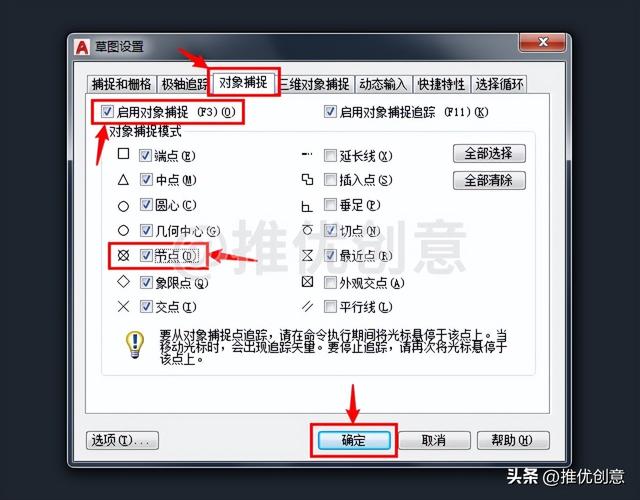

2.4、在“对象捕捉”选项卡，先勾选“启用对象捕捉”，再勾选“节点”，然后点击“确定”。

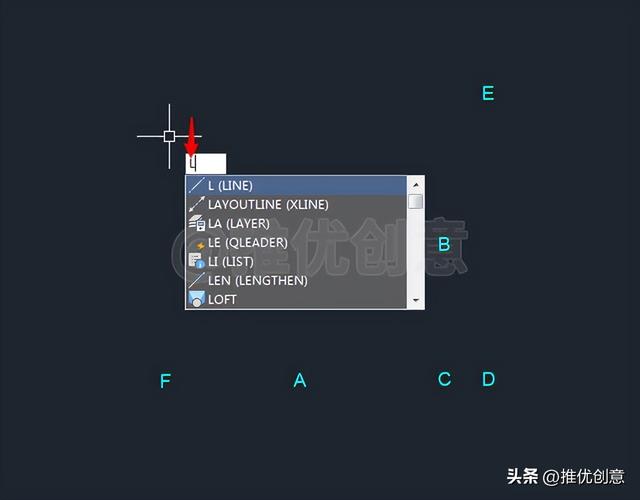

2.5、按键盘上的“F8”键，打开“正交”，命令行输入“L”后回车，启用“直线”命令。

2.6、在绘图区任意位置单击拾取一点A指定直线的第一个点。

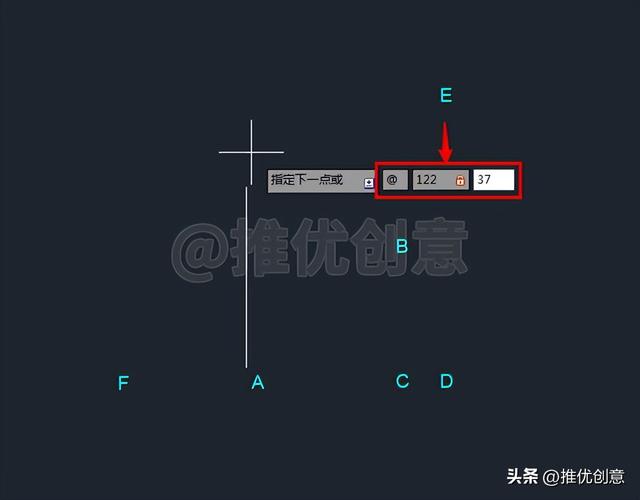

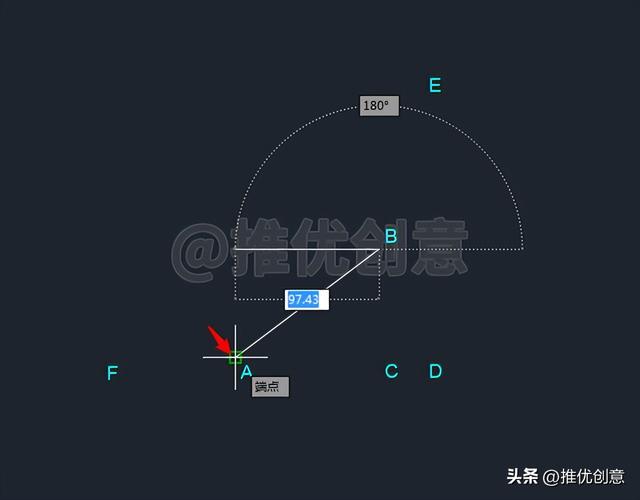

2.7、输入直线下一点B的相对极坐标值“@122<37”后回车，绘制出线段AB。

2.8、将光标移到点A上悬停一下，此时不要单击拾取点A。

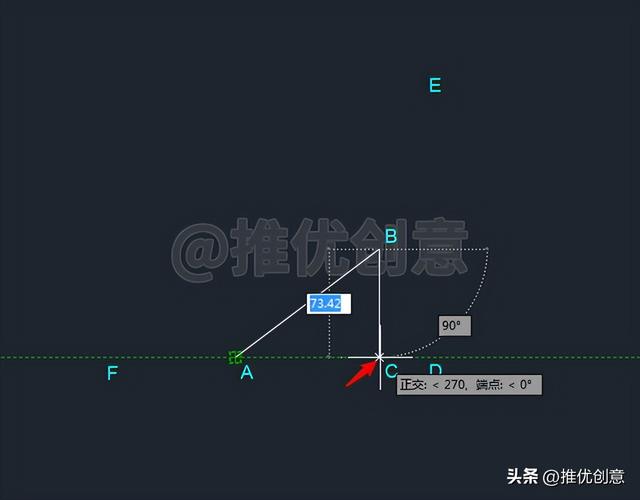

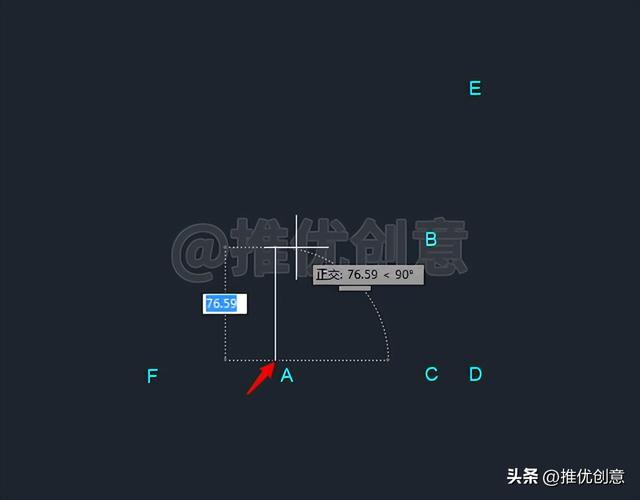

2.9、向右缓慢移动光标，从点A引出一条绿色水平追踪路径，当到达点B正下方出现一个“白色交叉标识”时，单击拾取该交点指定直线的下一点C，绘制出竖直线段BC。点C、点A在同一水平线上。

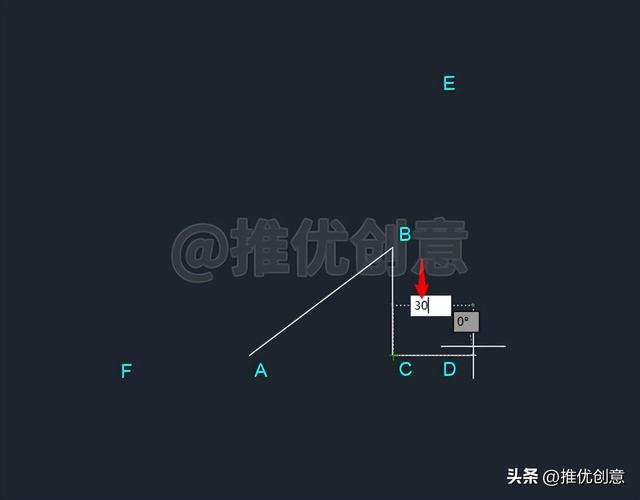

2.10、向右移动光标，输入“30”后回车，绘制出线段CD。

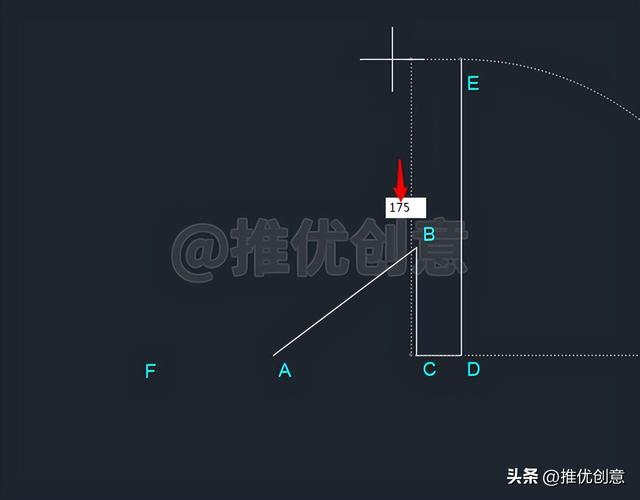

2.11、向上移动光标，输入“175”后回车，绘制出线段DE。

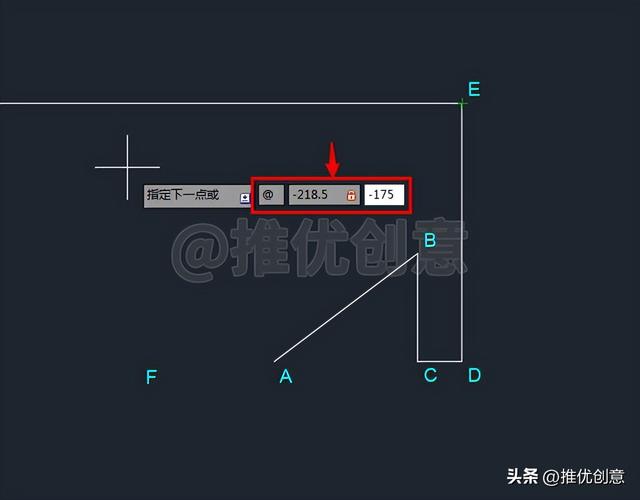

2.12、输入直线下一点F的相对坐标值“@-218.5,-175”后回车，绘制出线段EF。

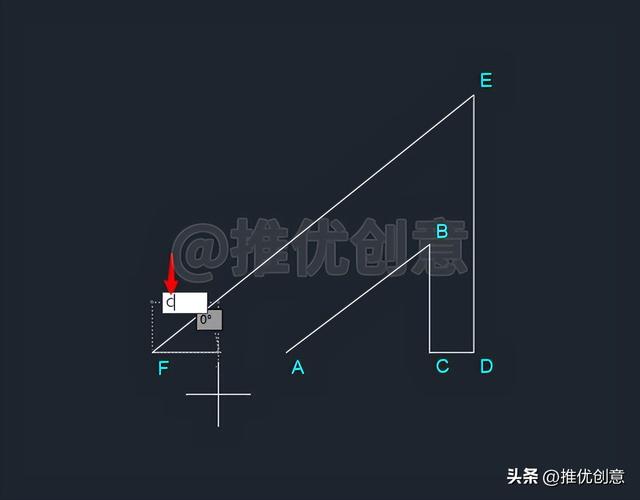

2.13、输入“C”后回车，闭合线段并退出“直线”命令。

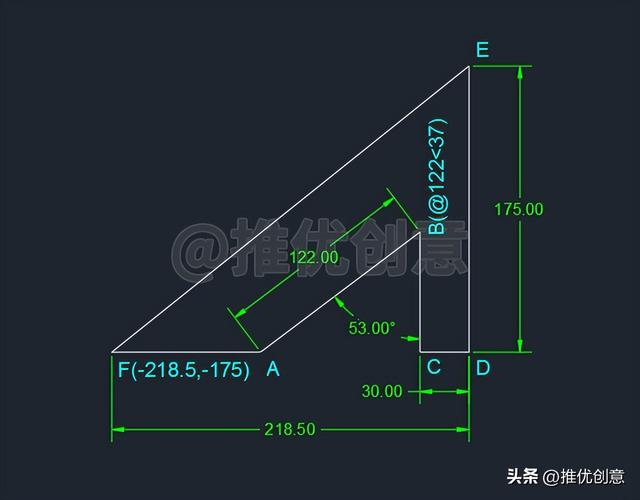

2.14、线段绘制完成后如下图。

2.15、命令行输入“DIV”后回车，启用“定数等分”命令。

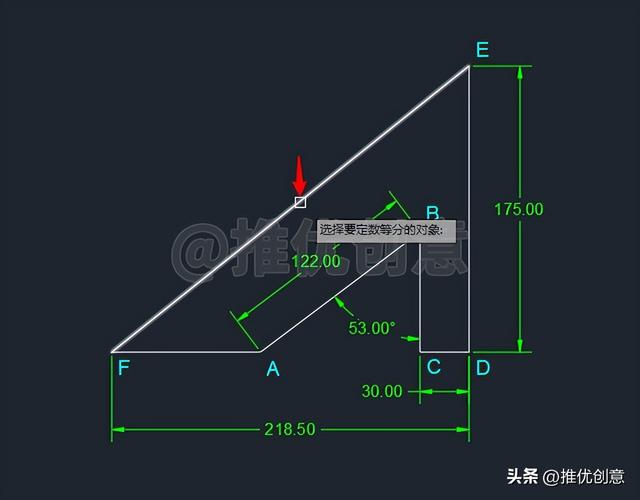

2.16、点选线段EF作为要定数等分的对象。

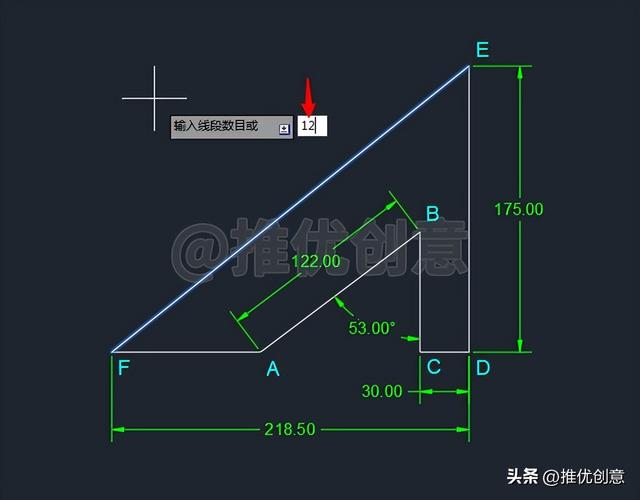

2.17、输入线段数目“12”后回车。

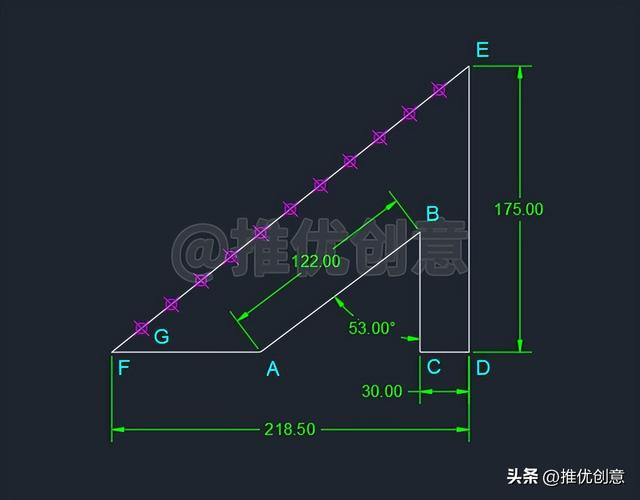

2.18、这样就绘制出了线段EF的十二等分点，设靠近端点F的等分节点为节点G。

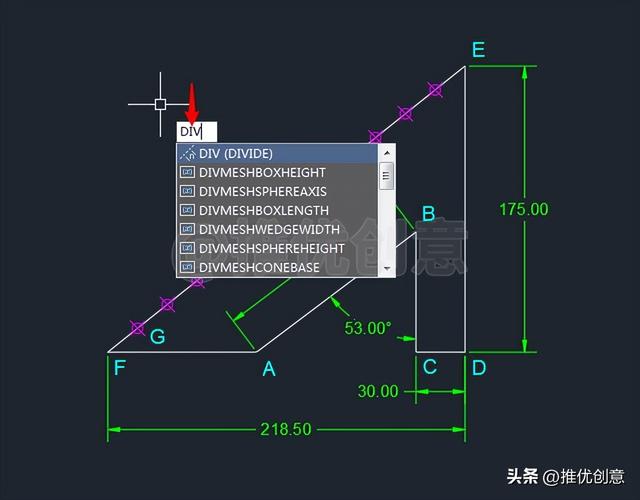

2.19、命令行输入“DIV”后回车，启用“定数等分”命令。

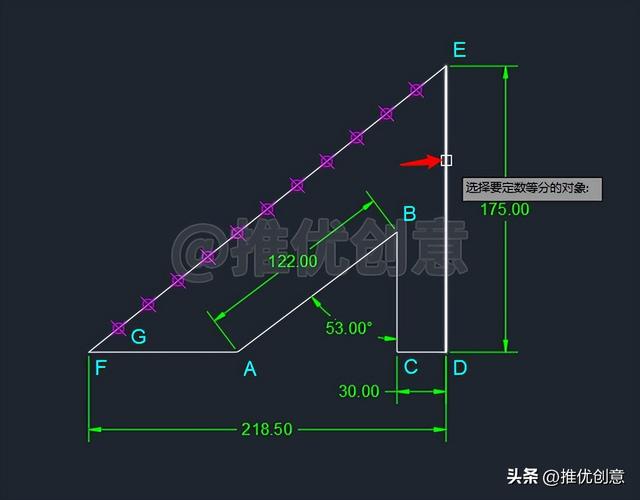

2.20、点选线段DE作为要定数等分的对象。

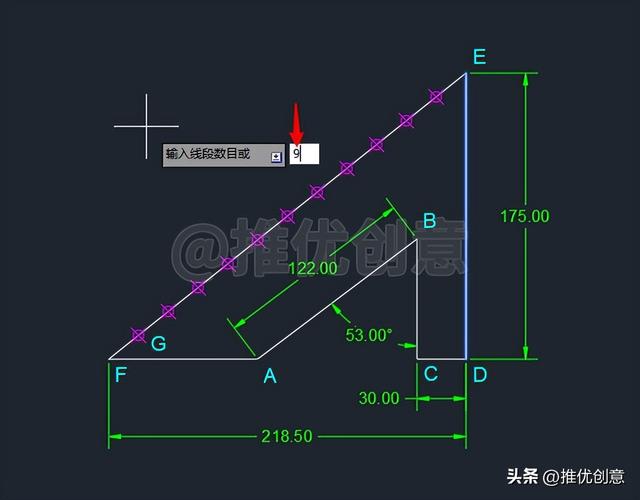

2.21、输入线段数目“9”后回车。

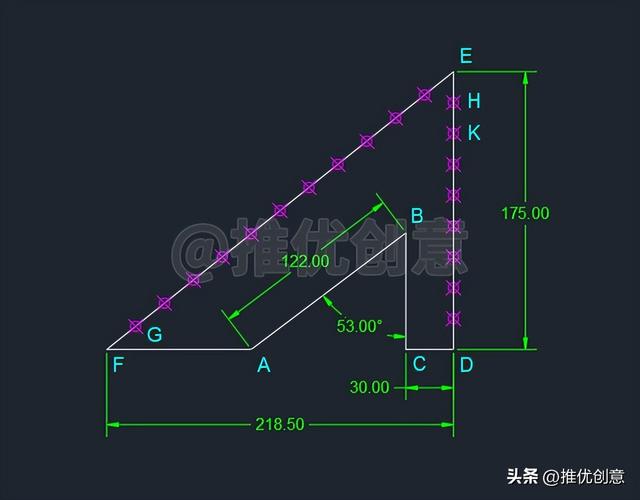

2.22、这样就绘制出了线段DE的九等分点，设靠近端点E的两个等分节点依次为节点H、节点K。

2.23、命令行输入“L”后回车，启用“直线”命令，捕捉点F向上绘制一条黄色竖直线段FM；捕捉节点G向左绘制一条黄色水平线段GM，与黄色竖直线段FM交于点M。

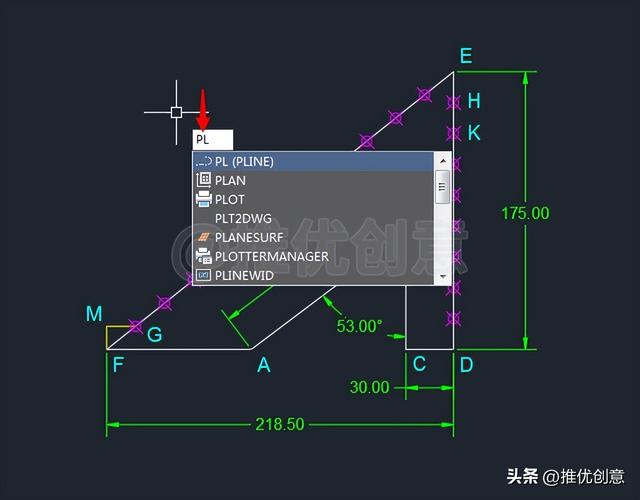

2.24、命令行输入“PL”后回车，启用“多段线”命令。

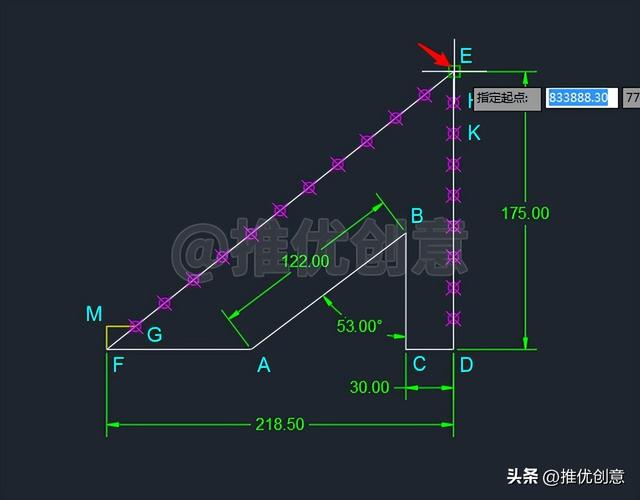

2.25、捕捉点E指定多段线的起点。

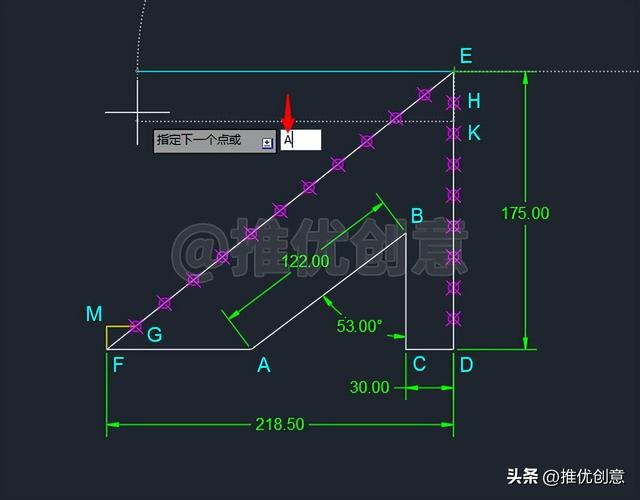

2.26、输入“A”后回车，指定绘制圆弧型多段线。

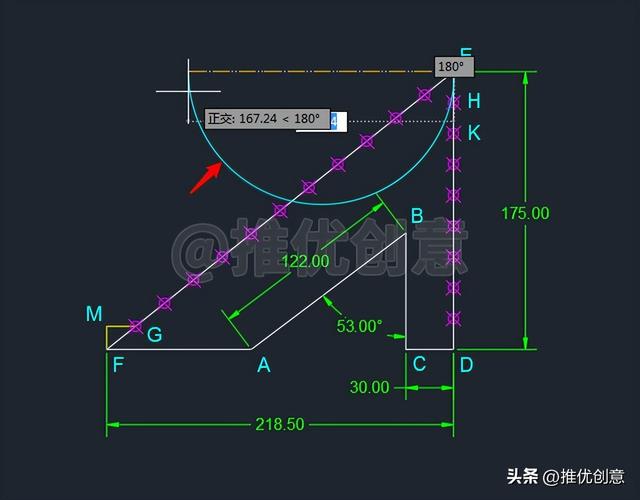

2.27、移动一下光标，发现圆弧的方向不对，所以要改变圆弧的方向。

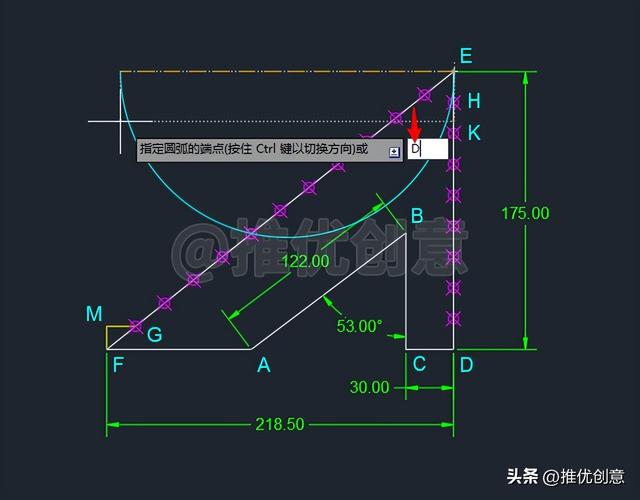

2.28、输入“D”后回车，选择改变圆弧方向。

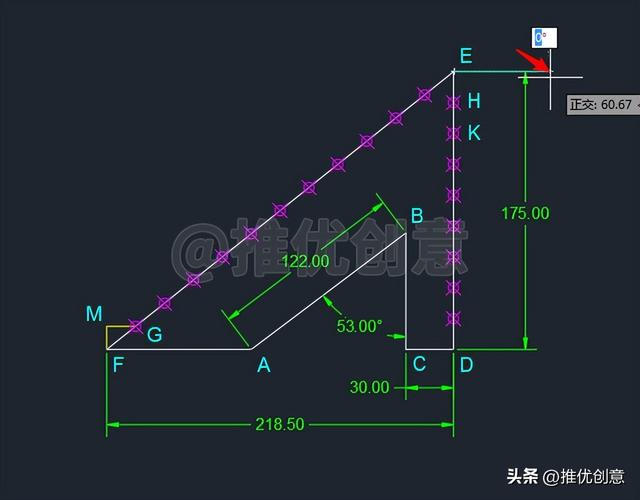

2.29、向右移动光标，在任意位置单击指定圆弧切线的方向以改变圆弧的方向。

也就是说现在圆弧切线的方向是水平向右的方向。

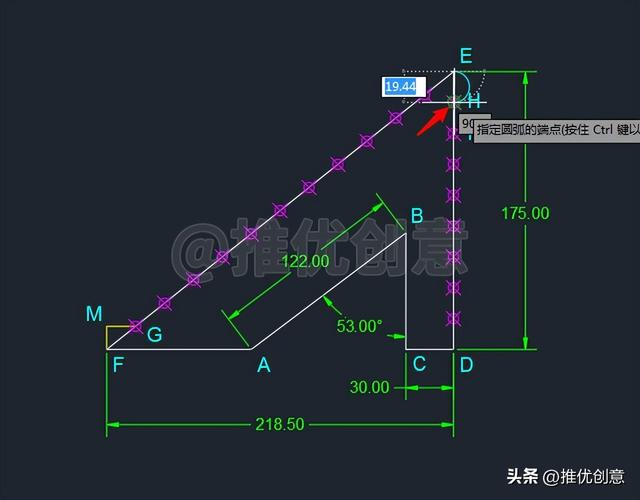

2.30、再向右移动光标，可以看到现在是我们想要的圆弧方向，单击捕捉节点H指定圆弧的端点。

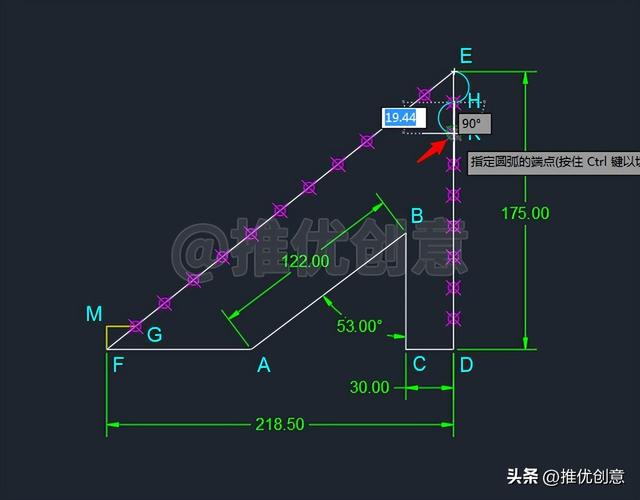

2.31、捕捉节点K指定圆弧的端点。

2.32、向下移动光标，然后回车，退出“多段线”命令。

绘制完成后的青色圆弧型多段线如下图。

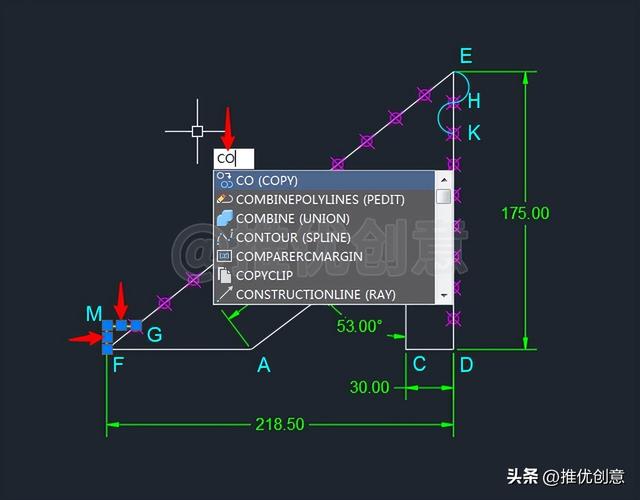

2.33、选中黄色竖直线段FM、黄色水平线段GM，命令行输入“CO”后回车，启用“复制”命令。

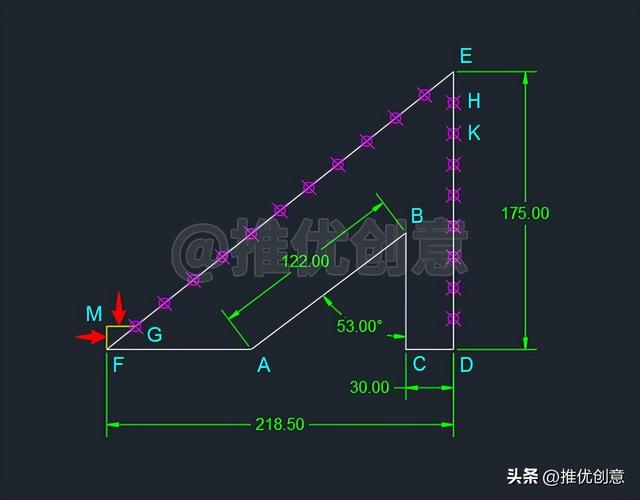

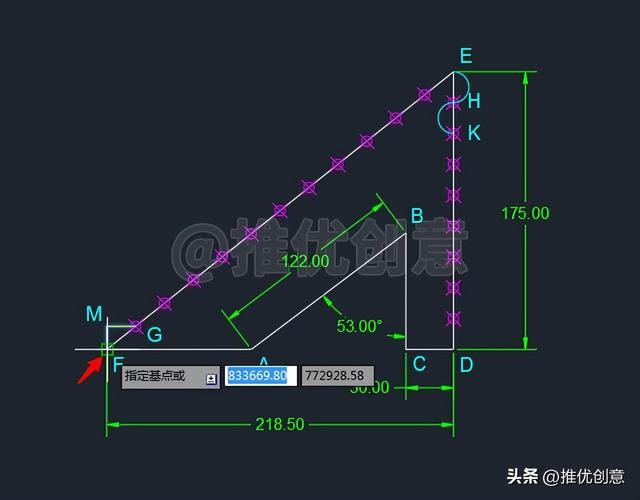

2.34、捕捉点F指定复制的基点。

2.35、输入“A”后回车，选择“阵列”。

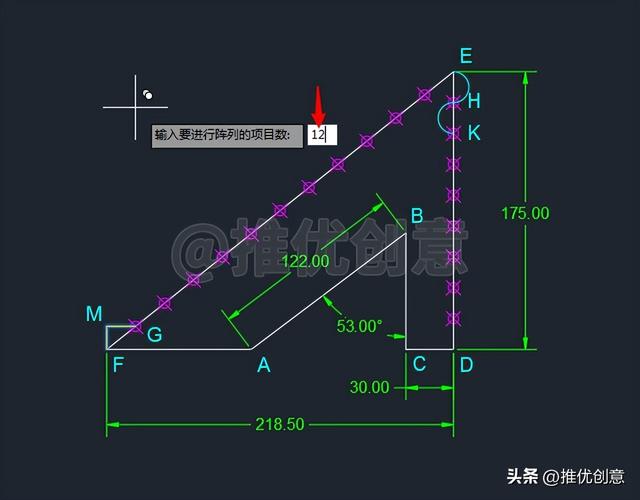

2.36、输入要进行阵列的项目数“12”后回车。

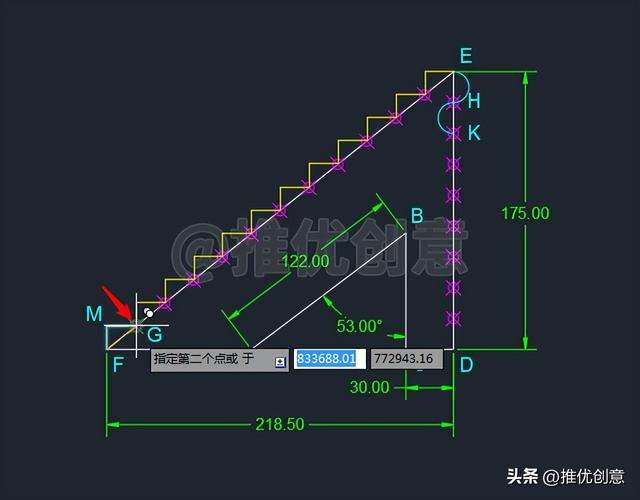

2.37、捕捉节点G指定第二个点。

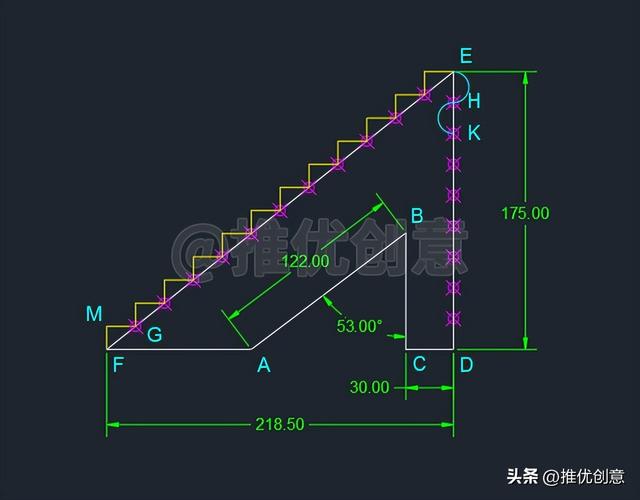

2.38、复制阵列完成后如下图。

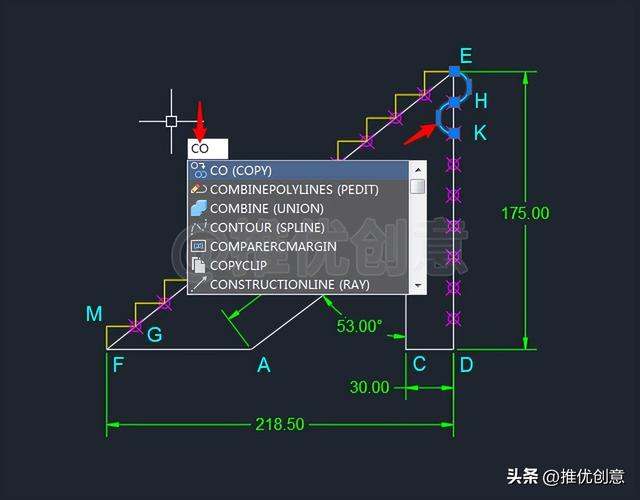

2.39、选中青色圆弧型多段线，命令行输入“CO”后回车，启用“复制”命令。

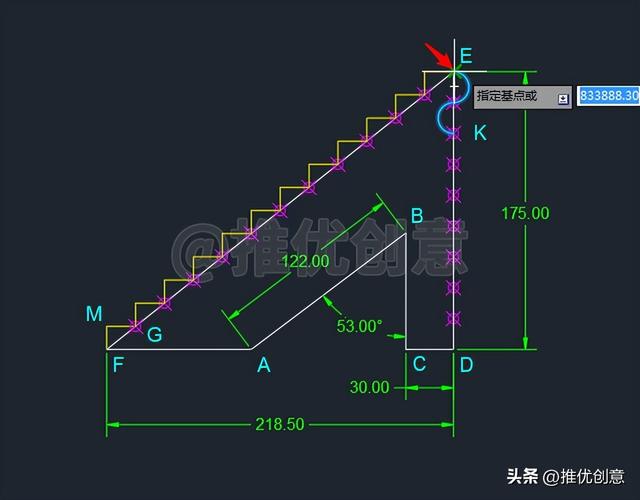

2.40、捕捉点E指定复制的基点。

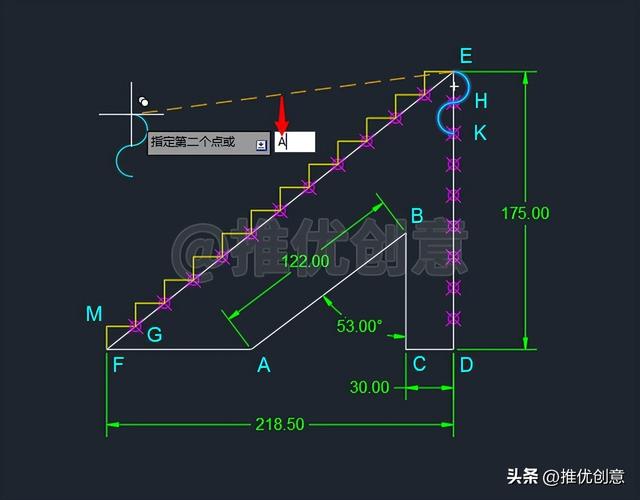

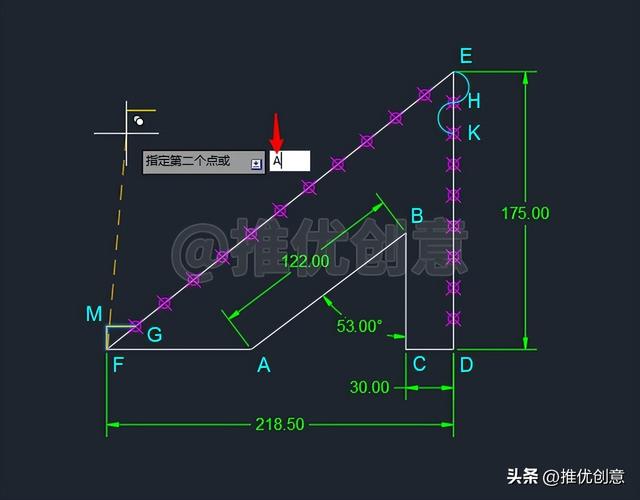

2.41、输入“A”后回车，选择“阵列”。

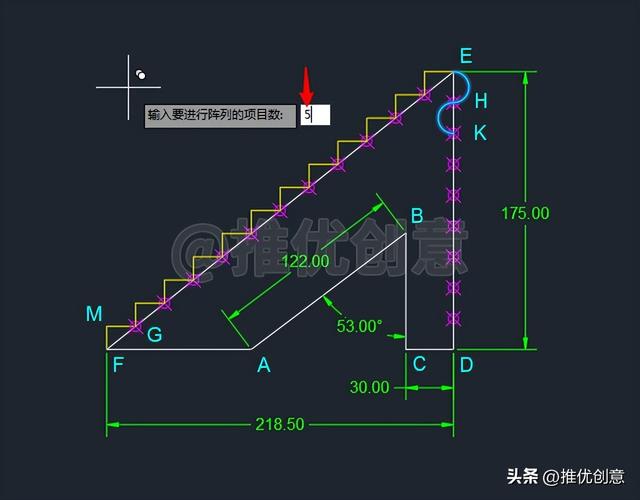

2.42、输入要进行阵列的项目数“5”后回车。

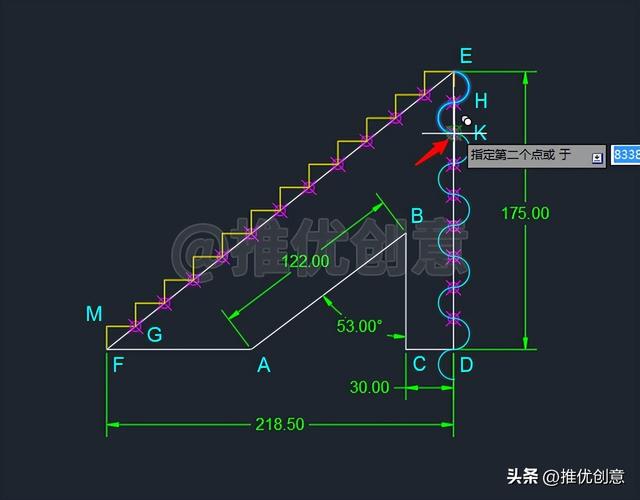

2.43、捕捉节点K指定第二个点。

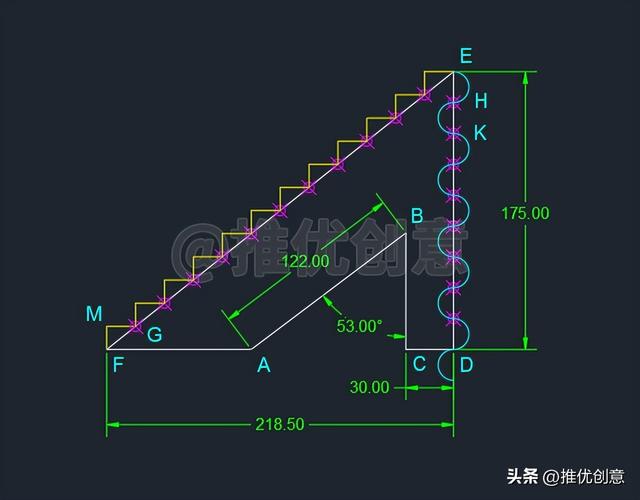

2.44、复制阵列完成后如下图。

2.45、命令行输入“TR”后回车，启用“修剪”命令，选择白色水平线段CD作为修剪边界后回车，对最下面的青色圆弧型多段线进行修剪，完成后如下图。

2.46、命令行输入“E”后回车，启用“删除”命令，删除掉不再需要的对象，完成后如下图。

至此，整幅图绘制完毕。

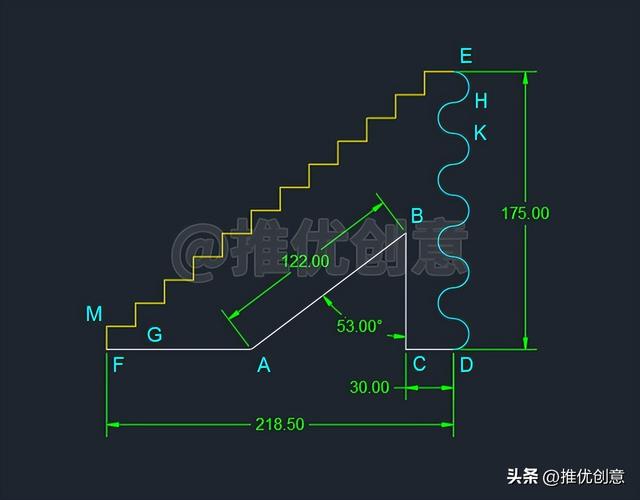

2.47、使用“图层”管理图形，标注尺寸，最终完成效果见下图。
