1、什么是CAD中的UCS，UCS怎么用
CAD中的UCS 命令是工程人常用的CAD命令之一 ,它的作用是自定义坐标原点。
工具/材料
CAD软件
操作方法
打开CAD软件，我们可以看到CAD自带一个原始坐标系。
画两条正交的直线。
在命令窗口输入UCS命令，点击回车键。
指定坐标原点。
指定X轴。
指定Y轴。
自定义坐标系完毕。
2、CAD基础图文教程：迅速搞懂用户坐标系UCS
众所周知，CAD软件里是一个二维和三维空间，在这个空间当中有着统一的基准，也就是我们通常所说的世界坐标系（WCS）。
但并不意味着，这就是通用的坐标系，因为在实际绘图中，大家因为视图的调整，需要重新建立一个新的参考坐标系，因此CAD中提供用户坐标系，也就是大家可能不太熟悉的UCS。
输入UCS命令，可以根据不同的条件设置用户坐标系，一般有以下几种方式：
设置新的坐标原点，旋转某个轴向；以某个对象为基准设置坐标系；以三维模型的某个面来定义UCS方便后续建模。
下面介绍一下UCS的使用情况。
1、机械零件图的标注
在一些机械零件图中，经常需要标注大量孔或者其他图形的特征，这通常要在图形上指定一个基点后再进行标注，如果用世界坐标系的话，显然不是很方便，这个时候就可以使用用户坐标系（UCS）来完成。

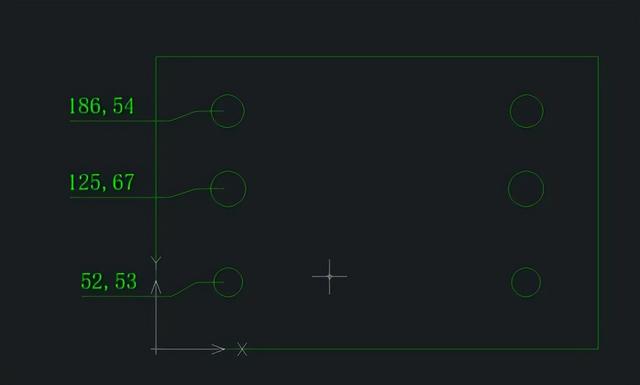

将UCS的原点，调整到相应的基点处，然后利用坐标标注来进行尺寸标注。如果结合连续标注，那么速度会非常快，而且图面也很整齐。
2、特殊的倾斜图纸
有一些图纸因为某些原因，本身就是倾斜的，例如市政图纸。
如果保持在倾斜状态下绘图或出图都不方便，因此通常会将坐标系进行旋转，将图形转成正向。
基本的处理方式是输入UCS命令输入Z选项，输入需要旋转的角度，将UCS沿Z轴旋转一定角度。当角度不明确时，可以输入OB(对象)选项，然后选择上或下边框线。输入PLAN命令，回车，将视图切换为UCS的平面视图。

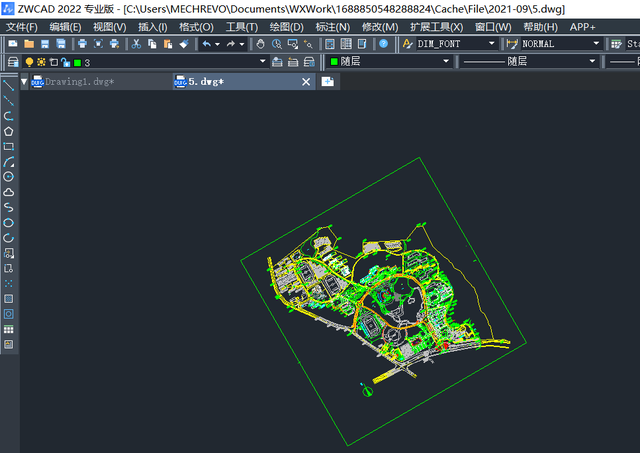

▲ 原始图纸
▲ 调整后的图纸
3、CAD的三维建模
如果在CAD进行三维建模，经常要频繁切换到用户坐标系。
假设我们要在一个方体的侧面上画一个圆柱，我们就需要将UCS定义到方体的侧面上。
操作非常简单，输入UCS命令，回车，输入F (面) 选项，然后在图中选择方体的一个侧面，将UCS定位到方体侧面后，就可以直接在方体的侧面绘制其他图形了。
