1、忘记的可以看看，全站仪坐标放样步骤、 全站仪如何用坐标放样

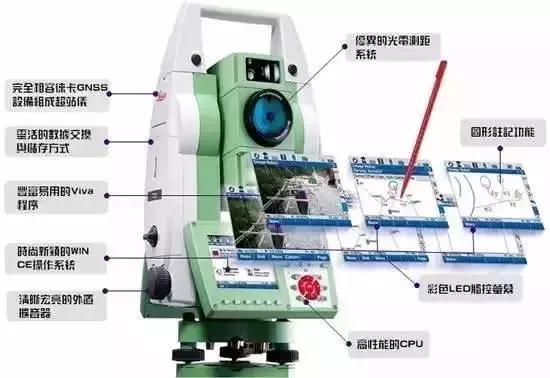

作为建筑施工测量员，想必大家常用测量工具除了经纬仪、水准仪、当然还有全站仪。全站仪坐标放样步骤、 全站仪如何坐标放样？对于一些刚刚学习测量员来说，确实有点一头雾水，下面和小编一起来学习吧。（如有不足之处望老师傅多多指教）

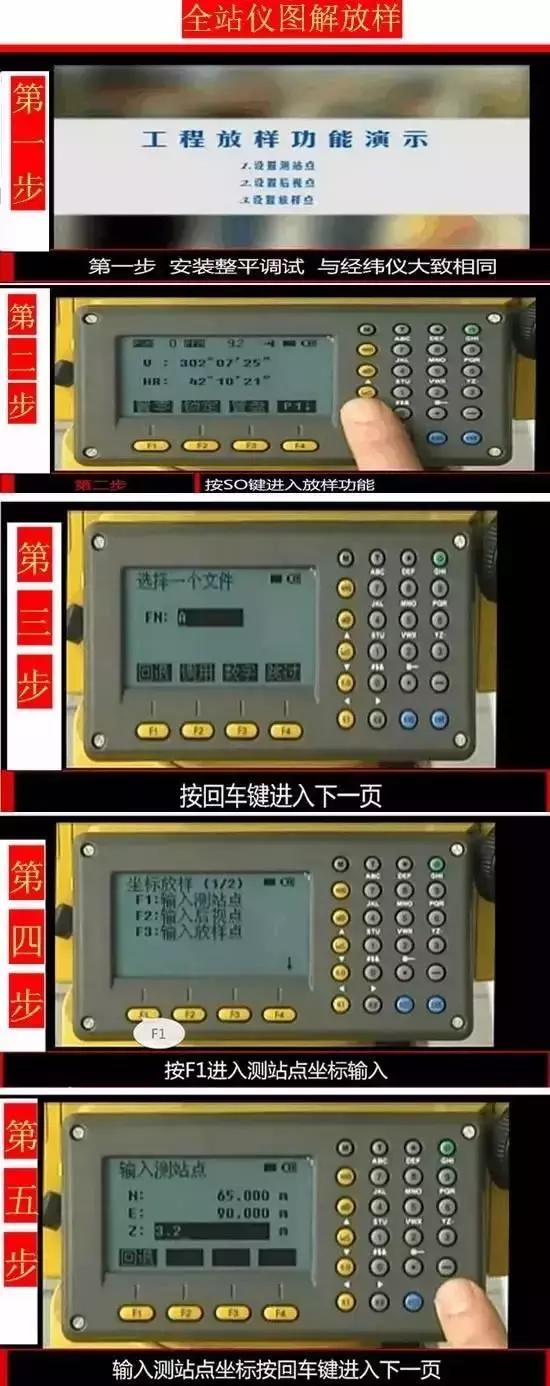

1、仪器调水平同经纬仪（忽略），开机后目镜转360度使垂直过“0”。

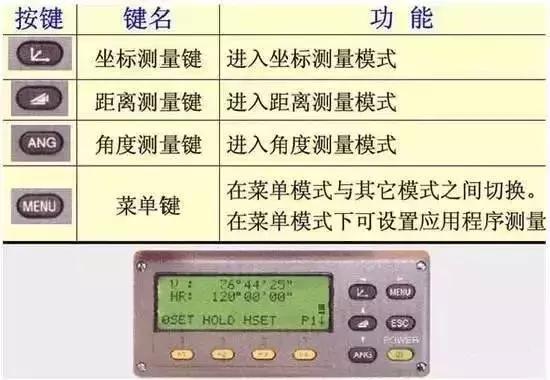

2、按MENU菜单进入模式。

3、按F2：测量程序。

4、按S•O。

5、按F3坐标放样，选择一个文件（按F4跳过）。

6、按F1输入测站点，按F4（坐标提示）依次输入：N（X）、E（Y）、Z（忽略），全部输完按ENT（回车）。

7、按F2后依次输入后视点：按F4（坐标）后桌面显示：输入N（X）、E（Y）坐标值后照准棱镜后（仪器中发出声响）然后按F3（是）确定后进入坐标放样模式。

8、按F3放样点：显示放样点名按F3（坐标）桌面显示：N（X）、E（Y）、Z（忽略）依次输入N、E的坐标值，按ENT（回车）。

9、照准棱镜，按F4继续，当d HR（显示数值归零后）表明放样方向正确。

10、按F2（距离）键HD：实测的水平距离dHD：对准放样点尚差的水平距离。

11、按F1进行精测。d HR、dHD、dZ均为0时，则放样点的测设已经完成。

12、按F4继续下一个点的放样。

注：上述测量由建设方提供二点坐标后使用的测量方法，如出现二点间有障碍物后无法施测，操作方法可采用后方交会法施测。

后方交会法

1、同基本操作1、2、3、4、5。

2、按F2新点，显示F1：极坐标F2：后方交会法。

3、按F2（后方交会法）键。选择一个文件，按ENT回车健确认，继续回车确认4、按F1键，再回车确认。

5、输入已知点A，按F4（是）进入棱镜高输入（忽略），按ENT回车确认，照准已知点A，按F1（测量）键，进入已知点B的输入。

6、对已知点B的输入，同上5，则显示后方交会残差。

7、按F4（计算）键，显示新点坐标。

8、按F4。

9、同基本操作6、7、8、9、10、11。

零星点的坐标放样（不使用文件）

点这免费下载施工技术资料

1、按MENU，进入主菜单测量模式。

2、按LAYOUT，进入放样程序，

3、再按SKP，略过使用文件。

4、按OOC.PT（F1）。

5、再按NEZ，输入测站O点的坐标（X0，Y0，H0）；并在INS.HT一栏，输入仪器高。

6、按BACKSIGHT（F2），再按NE/AZ，输入后视点A的坐标（xA，yA）；若不知A点坐标而已知坐标方位角，则可再按AZ，在HR项输入的值。瞄准A点，按YES。

7、按LAYOUT（F3），再按NEZ，输入待放样点B的坐标（xB，yB，HB）及测杆单棱镜的镜高。

8、按ANGLE（F1）。使用水平制动和水平微动螺旋，使显示的dHR=0°00ˊ00"，即找到了OB方向，指挥持测杆单棱镜者移动位置，使棱镜位于OB方向上。

9、按DIST，进行测量，根据显示的dHD来指挥持棱镜者沿OB方向移动，若dHD为正，则向O点方向移动；反之若dHD为负，则向远处移动，直至dHD=0时，立棱镜点即为B点的平面位置。

10、其所显示的dZ值即为立棱镜点处的填挖高度，正为挖，负为填。

11、按NEXT——反复7、8、9三步，放样下一个点C。

2、用全站仪坐标放样步骤

有些初入职场的同学可能对全站仪有些不太了解不会使用坐标放样，下面我们就来用全站仪坐标放样步骤吧。

操作方法

将全站仪平稳的放置在测试站点位置，取好测试距离，避开路面不平凹凸位置。

放置好之后，按电源键将全站仪开机启动。开机后，将目镜转动360度，使屏幕显示垂直过"0"。

转动望远镜，按住MUNE菜单键进入菜单界面。

按F2进入角度测量程序界面。

按住S.O键，按F3进入放样程序进行坐标放样。屏幕会有提示：选择一个文件，可以按F4键跳过这个文件选择过程。然后屏幕进入坐标放样1/2菜单。

按F1输入测站点，屏幕会有测站点名显示。按F3（坐标提示）依次输入：N，E，Z坐标位置，输入完成再按ENT键。

按F1键，屏幕显示输入位置——，再按键盘上数字键输入具体的放样NEZ坐标数值。重复输入一次NEZ坐标值，再按回车键。

按F1键，屏幕显示输入位置——，再按键盘上数字键输入全站仪仪器高，输入完成按ENT键，确认输入数值，屏幕进入坐标放样1/2菜单。

按F2键，依次输入后视点。

按F3键，屏幕显示：输入N，E坐标值后，照准棱镜，仪器发出响声。松开水平和垂直制动螺旋，上下转动全站仪器，调整确认后视点。

按F4键，确认全站仪测量现场的方位，屏幕进入坐标放样1/2菜单。

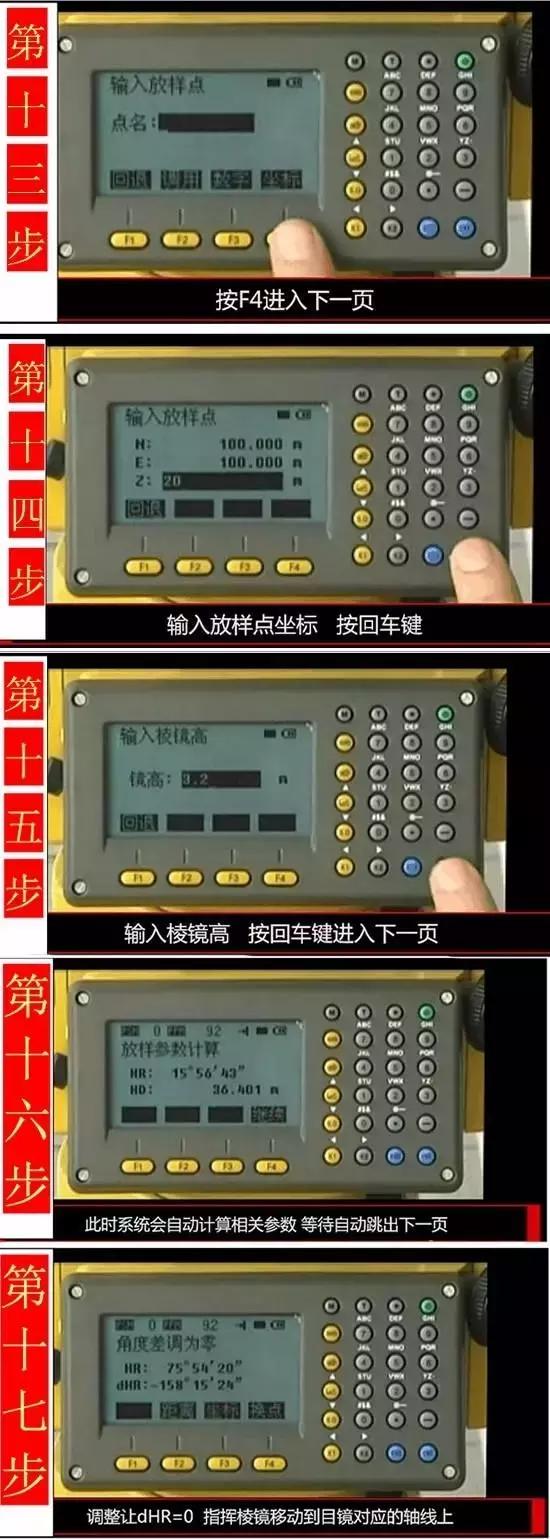

按F3键，进入放样点界面，屏幕显示放样点名。按F3键，依次输入：N，E，Z坐标位置。输入完成按F4键进行确认回车。

屏幕显示全站仪棱镜的高度数值，按F1键，输入棱镜高度数值，输入完成按F4键回车确认。再按F4回车继续，确认屏幕显示角度差为0。

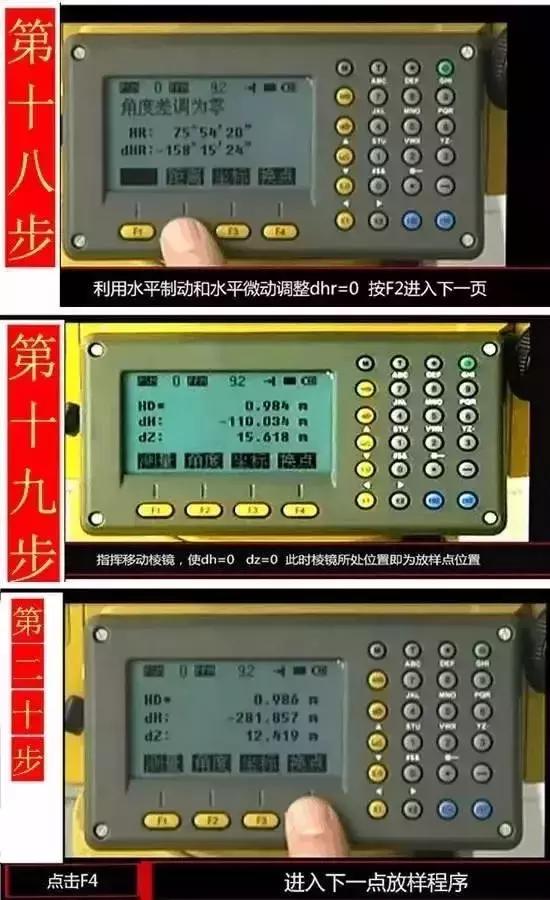

水平制动全站坐标仪器，调整水平指数达到屏幕显示dHR为0即完成。

对全站仪的望远镜进行上下转动调整，当棱镜对准中心，按F3键，屏幕显示dHR，dHD，dZ大致距离。

按F1键进行精确测量，指挥持棱镜人在全站仪望远镜上十字丝竖线方向进行上下前后移动操作，达到屏幕显示dHD为0。

当dHR，dHD，dZ均为0时，表示放样点的测试完成。棱镜杆尖位置即为放样点。

按全站仪上的F4键继续下一个站点的放样，步骤参照前面第五步，后续转移站点放样的步骤也重复操作即可。
