cad添加打印样式,CAD如何添加打印样式、打印线型(AutoCAD机械制图——打印输出机械图样)

关于【cad添加打印样式】,CAD如何添加打印样式、打印线型,今天涌涌小编给您分享一下,如果对您有所帮助别忘了关注本站哦。

  • 内容导航:
  • 1、cad添加打印样式:CAD如何添加打印样式、打印线型
  • 2、AutoCAD机械制图——打印输出机械图样

1、cad添加打印样式:CAD如何添加打印样式、打印线型

在使用CAD绘图时,我们需要使用不同的线型来绘制,当我们绘制好图形以后就需要打印输出,在打印输出时就需要打印样式,下面我们就来看看在CAD中是如何添加样式和打印线型的吧。

工具/材料

使用软件:CAD

一、添加打印样式

我们双击CAD的快捷图标,将CAD这款软件打开,如图所示:

打开CAD之后在开始里找到打印选项,如图所示:

点击打印选项在其子级菜单里找到管理打印样式选项,如图所示:

点击管理打印样式选项,在弹出的对话框内选择需要的打印样式,我们就可以将其添加进来了,如图所示:

二、添加打印线型

再在CAD的操作界面内找到特性里的线型选项,如图所示:

点击线型选项在其下拉菜单里找到其他选项,如图所示:

点击其他选项在弹出的对话框内我们找到加载选项,如图所示:

点击加载选项在弹出的对话框内选择我们需要使用的线型,然后依次点击确定我们就将该线型加载进来了,如图所示:

2、AutoCAD机械制图——打印输出机械图样

本节主要介绍画CAD时,打印输出机械图样。

输入其他格式文件

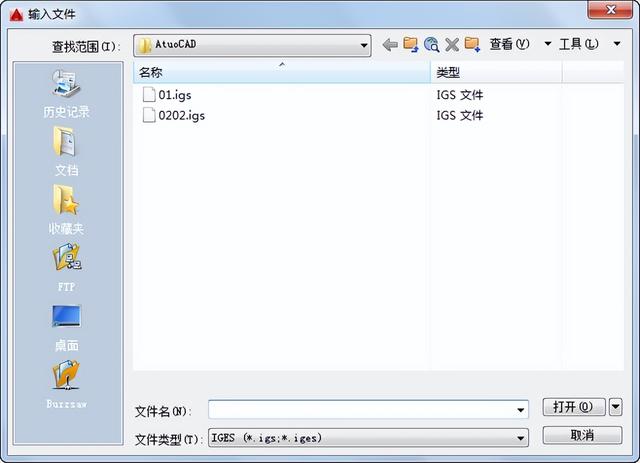

执行【输人】命令,打开【输入文件】对话框,可输入由其他系统创建的图形文件至当前AutoCAD图形文件中。

cad添加打印样式,CAD如何添加打印样式、打印线型(AutoCAD机械制图——打印输出机械图样)

输出其他格式文件

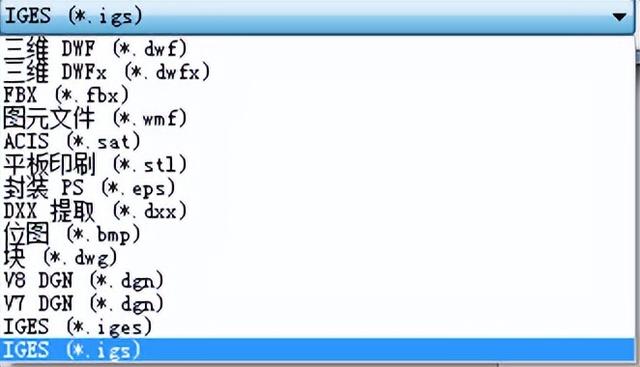

输出其他格式文件的方法主要有两种。一是使用【另存为】命令将当前的AutoCAD图形文件保存为其他格式的图形文件,一是使用【输出】命令,将AutoCAD图形文件转换为其他设计系统能识别到的数据文件。在【输出数据】对话框中的【文件类型】列表中可选择更多的图形转换格式。

cad添加打印样式,CAD如何添加打印样式、打印线型(AutoCAD机械制图——打印输出机械图样)

定义机械图打印样式

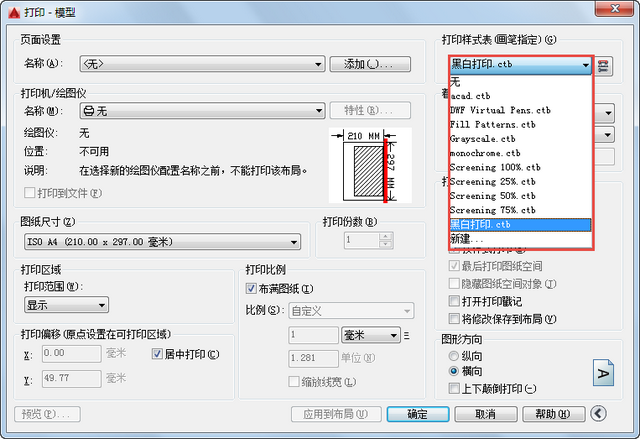

打开【打印-模型】对话框,在【打印样式表】中可选择系统提供的图形打印样式。选择【新建】命令选项还可自定义用户打印样式。

cad添加打印样式,CAD如何添加打印样式、打印线型(AutoCAD机械制图——打印输出机械图样)

定义打印颜色

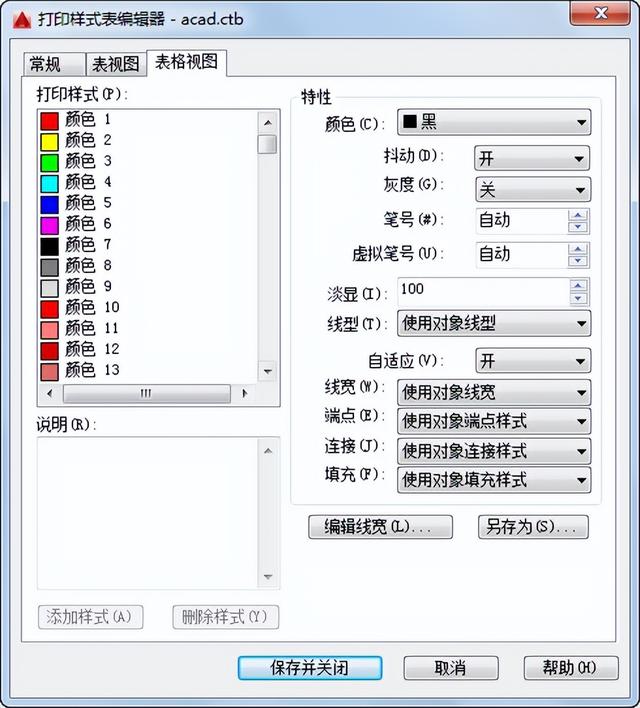

在打印机械图样前,可通过【打印样式表编辑器】修改打印样式中默认的打印颜色参数。先选择左侧打印样式列表中的颜色图表,再展开【特性】区域中的颜色列表,可定义新的打印颜色。

cad添加打印样式,CAD如何添加打印样式、打印线型(AutoCAD机械制图——打印输出机械图样)

定义图纸幅面与打印区域

在打印机械图样前,可根据机械图样的图框大小或零件图尺寸来自定义图纸的打印幅面。而打印区域一般采用“窗口”选项来完成打印范围的定义。

cad添加打印样式,CAD如何添加打印样式、打印线型(AutoCAD机械制图——打印输出机械图样)

预览打印效果

在完成各项打印参数的设置后,通过【预览】命令可切换至打印预览界面。在该界面不仅可完整地预览出机械图样的打印结果,还可使用右键快捷菜单完成图样打印操作。

本文关键词:cad如何设置打印线型,cad怎么设置打印线型,CAD怎么加打印样式,cad如何添加打印样式,打印线型不一样,cad打印线型设置怎么添加。这就是关于《cad添加打印样式,CAD如何添加打印样式、打印线型(AutoCAD机械制图——打印输出机械图样)》的所有内容,希望对您能有所帮助!
