cad合并与分解,CAD中如何将线段分解与合并(哪些情况可以合并)

关于【cad合并与分解】,CAD中如何将线段分解与合并,今天小编给您分享一下,如果对您有所帮助别忘了关注本站哦。

  • 内容导航:
  • 1、cad合并与分解:CAD中如何将线段分解与合并
  • 2、「CAD」合并命令怎么用,哪些情况可以合并?

1、cad合并与分解:CAD中如何将线段分解与合并

操作方法

首先,打开CAD新建并画一条直线后找到修改命令;

点击修改,找到分解命令点击分解后选择直线;

这时选择好直线段后点击确定,就会出现如下图所示的情况即可完成分解;

分解后如果想把直线重新合并起来的话这时需要重新点击修改命令,点击修改命令后找到合并一项,再选择分解来的两条直线就可以完成合并;

2、「CAD」合并命令怎么用,哪些情况可以合并?

合并命令是修改工具栏里的一个冷门命令,平常用的不多,但是也有必要说下它的用法。

它可以用于把被打断的线条重新合并,也可以把两条或多条线条合并成一个整体。

这次除了介绍合并工具的用法之外,还会通过几个小例子,说明下合并工具可以用于哪些情况。

◀ BEGIN ▶


1、选择合并命令的方式

a.点击“合并”命令图标

b.输入快捷键“J”,回车确认

c.选择菜单栏“修改”,再选择下拉菜单“合并”

2、直线与直线的合并

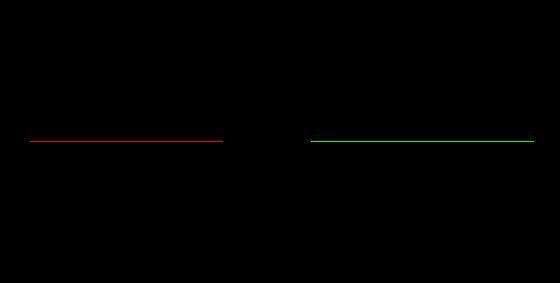

1)绘制图形,如图示红、绿两条直线

cad合并与分解,CAD中如何将线段分解与合并(哪些情况可以合并)

2)输入快捷键“J”,回车确认

》》系统提示“选择源对象”

3)点击左侧红色线条

》》系统提示“选择要合并到源的直线”

4)点击右侧绿色线条,回车确认

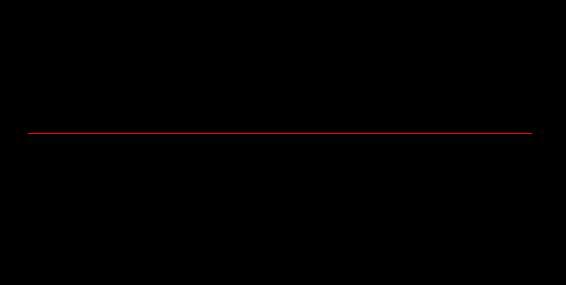

5)完成,查看效果

cad合并与分解,CAD中如何将线段分解与合并(哪些情况可以合并)

注:直线与直线的合并时,直线之间必须共线,不能转折;但是可以不连接,即中间可以断开。

3、多段线与多段线的合并

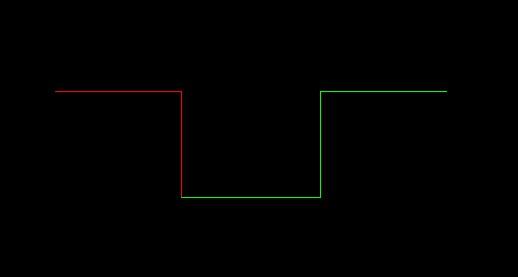

1)绘制图形,如图示红、绿两段多段线

cad合并与分解,CAD中如何将线段分解与合并(哪些情况可以合并)

2)输入快捷键“J”,回车确认

3)依次点击红、绿两段多段线,回车确认

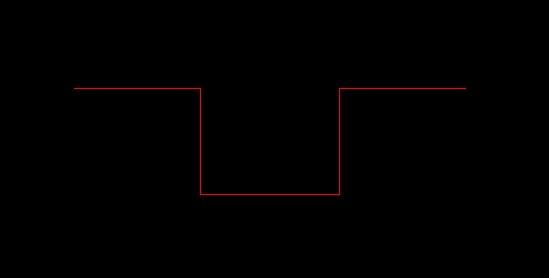

4)完成,查看效果

cad合并与分解,CAD中如何将线段分解与合并(哪些情况可以合并)

注:多段线与多段线的合并时,多段线之间必须要连接,即中间不能断开;但是可以存在转折。

4、多段线与直线的合并

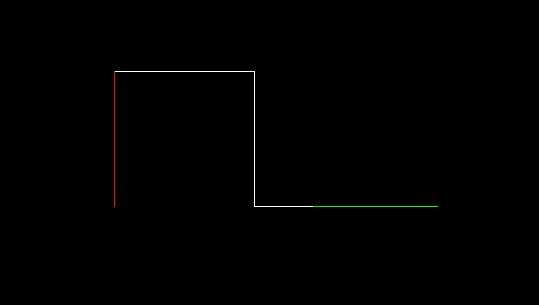

1)绘制图形,如图示红、绿两条直线和中间白色多段线

cad合并与分解,CAD中如何将线段分解与合并(哪些情况可以合并)

2)输入快捷键“J”,回车确认

》》系统提示“选择源对象”

3)点击中间白色多段线

》》系统提示“选择要合并到源的直线”

4)依次点击红、绿两条直线,回车确认

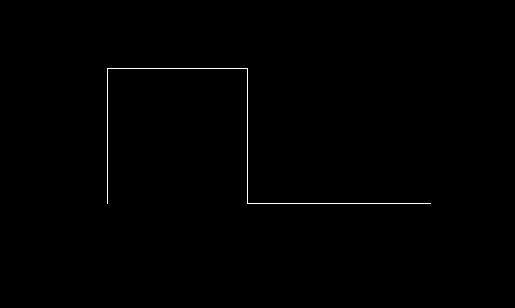

5)完成,查看效果

cad合并与分解,CAD中如何将线段分解与合并(哪些情况可以合并)

注:多段线与直线的合并时,线条之间可以转折,但是必须要连接,即中间不能断开;

另外源对象必须是多段线,即先点击多段线,再点击直线。

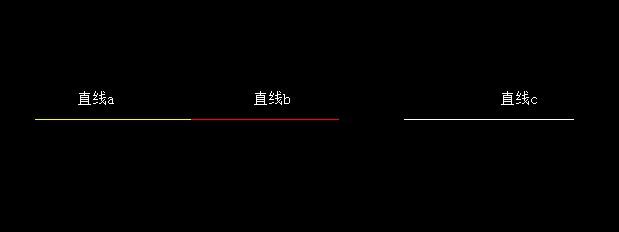

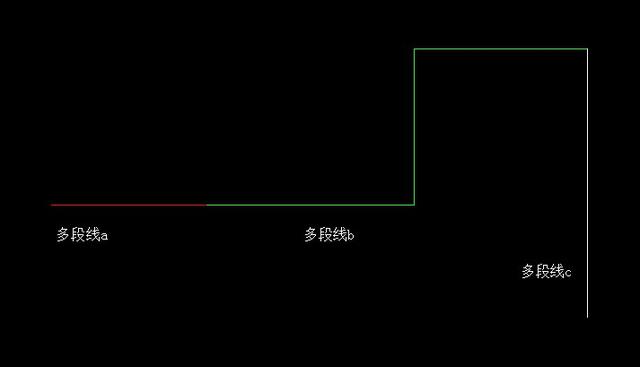

5、可合并的情况

cad合并与分解,CAD中如何将线段分解与合并(哪些情况可以合并)

cad合并与分解,CAD中如何将线段分解与合并(哪些情况可以合并)

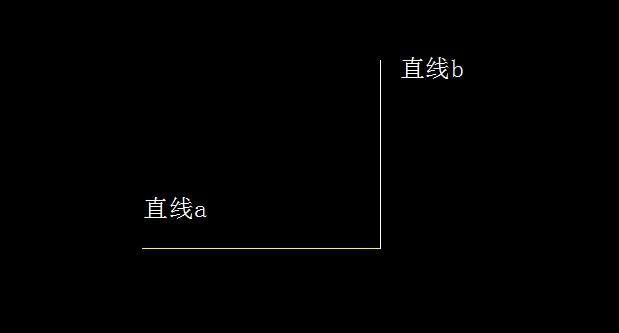

6、不可合并的情况

cad合并与分解,CAD中如何将线段分解与合并(哪些情况可以合并)

cad合并与分解,CAD中如何将线段分解与合并(哪些情况可以合并)

总结:

总的来说,合并命令的使用方法比较简单,先选择一个源线条,再选择一个或多个要合并的线条。哪些情况可以合并,哪些不可以合并,在上述也进行了说明,可以在实践中多尝试几次,就可以找到规律了。


◀ OVER ▶

本文关键词:cad中如何将线段分解与合并到一起,cad怎样把分解线段合并,cad里线段合并,cad分解的线怎么合并,cad怎么把分解的线段重新合并。这就是关于《cad合并与分解,CAD中如何将线段分解与合并(哪些情况可以合并)》的所有内容,希望对您能有所帮助!
