1、双控开关接线图的三种接法，看会了就不觉得难了！
我们做家装电工的朋友一定经常遇到业主要求在给房子装修的时候，都想改装照明的线路，使得单控开关变成双控开关，顾名思义就是在两个不同的地方控制同一盏灯，这样不仅大大的方便了我们的使用，还能节约资源，做到环保绿色装修。今天小编就给大家整理了这篇关于双联双控开关接线图的三种接法，供大家学习参考。
第一种方法

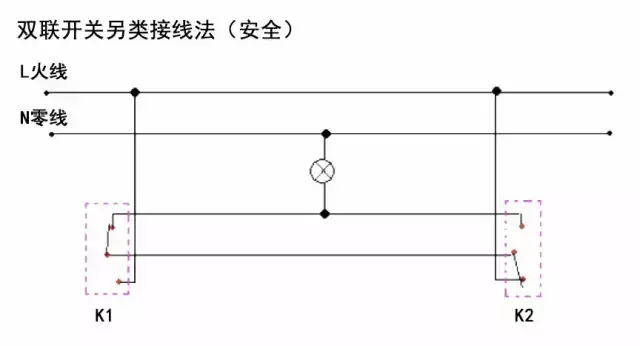

双联开关电路另类接线法
（两个开关都入火线，安全）
接线要点
双联线中的K1必须直接连接两个双联双控开关的中间接线端；
双联线中的K2连接两个开关的上接线端（或者下接线端），并且在中间接一条分支线与灯的一端连接，灯的另一端接零线。
两个开关都入火线，而且接于上接线端（或者下接线端），但不能接于中间的接线端。
这种电路的布线特点
双联专用线中的一条导线，中间引出分支线接于灯的一端。（传统双联双控电路是不允许在双联专用线中引出分支线的）
两个开关都入火线，而且只能接于上接线端（或者下接线端），这就使得灯亮时，两个开关的三个接线端对零线的测量电压都是220v，即试电笔都显示为红色。
第二种方法

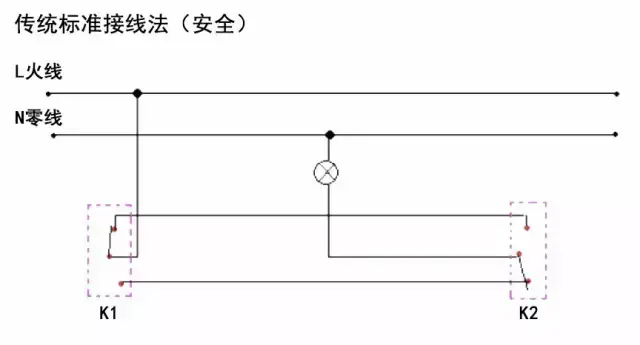

传统接线法
这是物理教科书上提到的方法，在标准的工程图纸中，也是这种接线法。很常见。
第三种方法

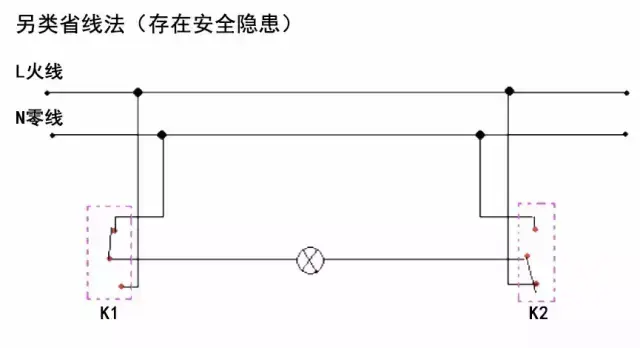

另类省线法（存在安全隐患）
虽说理论上存在安全隐患，但在家庭布线中，经常用这种方法，布线，省去很多的工作量，和线材。现在的铜线可是非常的贵了。特别是搞包工包料的，都是用这种接线法的多。省线省钱嘛。
接线要点
两个双联双控开关的中间接线柱，分别拉一条线连接要控制的灯。
开关的另外两个接线端，分别接火线和零线（一个端口接火线，另一个端口就接零线），就ok了。思路很简单。用好点的开关，不会轻易短路的。
这里给大家一个特别提醒，采用省线法，虽然节省些导线，但安全隐患非常大，特别是使用的开关质量不好时，常由于切换接线端时，由于开关分离不彻底，比较容易导致开关内部短路，从而导致整个线路短路，烧毁电表保险丝，如果使用了一段时间之后，这种表现尤为突出。因此不提倡使用这种省线法布线。
关于双控开关接线图的三种接法就说到这里，如果觉得小编整理的这篇内容有帮助，也可以转发给你的朋友们，大家一起学习一同进步。
内容来于网络如有侵权请及时联系删除
2、双联开关怎么接线：双联开关接法
操作方法
双联双控开关接法
双控开关实际上就是两个单刀双掷开关串联起来后再接入电路。每个单刀双掷开关有三个接线端，分别连着两个触点和一个刀。
具体接法：把两个单刀双掷开关的两个触点分别相连，即开关1的触点1与开关2的触点1相连，开关1的触点2与开关2的触点2相连，然后两个开关的刀做为整个开关的两端接入电灯的两端。
这样当开关1和2的刀同时打向各自触点1或同时打向触点2时，电路接通，则灯亮。若两开关的刀一个打向触点1而另一个打向触点2时，电路不通，则灯灭。因此两个开关都可以控制灯。
两个开关可以放在楼梯的上下两端，或走廊的两端，这样可以在进入走廊前开灯，通过走廊后在另一端关灯，既能照明，又能避免人走灯不灭而浪费电。
接法图示：
双联开关电路另类接线法（两个开关都入火线，安全）接线要点：
1、双联线中的一条必须直接连接两个双联双控开关的中间接线端；
2、双联线中的另一条导线连接两个开关的上接线端（或者下接线端），并且在中间接一条分支线与灯的一端连接，灯的另一端接零线。
3、两个开关都入火线，而且接于上接线端（或者下接线端），但不能接于中间的接线端。
这种电路的布线特点：
1、双联专用线中的一条导线，中间引出分支线接于灯的一端。（传统双联双控电路是不允许在双联专用线中引出分支线的）
2、两个开关都入火线，而且只能接于上接线端（或者下接线端），这就使得灯亮时，两个开关的三个接线端对零线的测量电压都是220v，即试电笔都显示为红色。
采用省线法，虽然节省些导线，但安全隐患非常大，特别是使用的开关质量不好时，常由于切换接线端时，由于开关分离不彻底，比较容易导致开关内部短路，从而导致整个线路短路，烧毁电表保险丝，如果使用了一段时间之后，这种表现尤为突出。因此不提倡使用这种省线法布线。

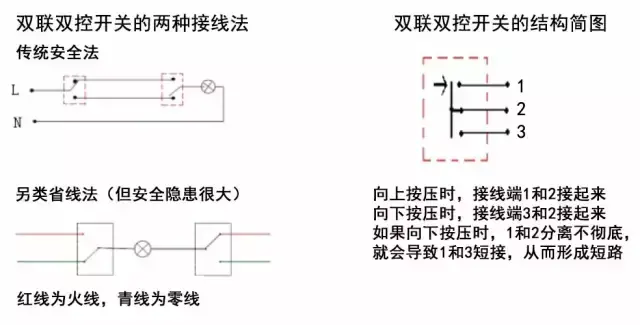

双联双控开关的结构简图。
