1、倒角cad怎么画：如何在CAD中画倒角

CAD是工程人必会的软件之一。CAD如何画倒角呢？我们一起学习一下。

工具/材料

CAD

操作方法

打开CAD，我们以一个矩形作为例子。

点击上方的“圆角”菜单的下拉按钮，选择“倒角”按钮。

在命令栏输入“d”，点击回车。

指定第一个倒角距离，输入“5”，点击回车。

指定第二个倒角距离，输入“6”，点击回车。

分别点击左边的边和上边的边，效果如图。

分别设置其他倒角，最终效果如图。

2、CAD中如何快速地倒圆角？操作简单，一学就会

其实在圆角命令中，有多线段的命令，在这个命令中我们可以对像矩形这样图形执行一次圆角命令就四个角都同时执行。

下面我们就来讲一下要如何操作吧！

1. 打开中望CAD软件，任意地绘制一个矩形；

2. 启用圆角命令：

在绘画区点击右侧工具栏中的圆角按钮；

在软件上方菜单栏中点击【修改】，再在里面找到并点击【圆角】按钮；

在命令区输入：fillet，回车；

3. 接着我们先检查圆角半径的大小，是不是我们要的半径大小，特别注意的是，如果半径是0的话，执行之后是没有发生变化了；

4. 在这里，我们修改圆角半径大小，在命令区中输入：r，回车，再输入半径的大小，这里我们把半径大小修改为16，输入16，如下图所示：

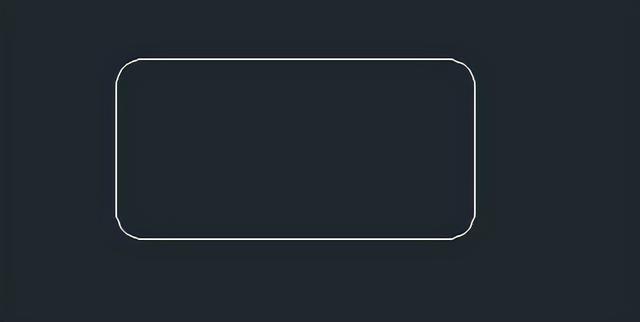

5. 接下去，我们根据命令区的提示，输入：P，回车，然后再点击选择我们绘制的矩形，这样就能把矩形的四个角都执行了圆角命令，执行之后的效果如下图所示：

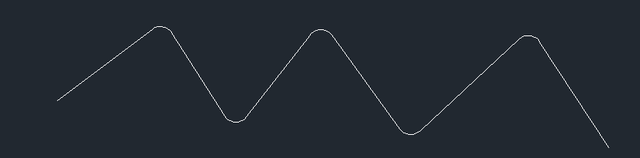

6. 除了矩形，还有很多角的多线段要执行圆角命令，我们像上面的矩形一样进行操作，就能执行一次圆角命令应用到所有角，得到的多线段如下图所示：

以上就是快速执行圆角命令的操作，其实就是可以一次性对多线段上的角都执行圆角命令，快速许多。
