1、cad两条线合并成一条直线：cad中怎样把两条直线连接起来合并成一条直线
在CAD中的线条分为“直线”和“多段线”，直线是不可以折弯的，多段线可以折弯。今天我来说说一个方法，可以把两条或者多条独立的直线合并成为一条直线或者多段线。
操作方法
首先，打开一个空白的CAD文档，输入两条连接的直线，我需要把它们合并成一条直线。
在两条直线都不选中的情况下，在下方命令栏输入“pe”,按回车键。会提示选择多段线或多条，输入“m”，按回车键。
命令栏提示“选择对象”，我们把两条直线都选中，如图所示。命令栏显示找到了两个对象。接着按回车键。
此时，图中弹出如下菜单，我们选择“合并”，会让输入“模糊距离”，默认是0，我们直接回车即可。
此时，按“Ese”键退出编辑，我们就发现两条直线已经变成一条多段线了，如图所示（单击一下的效果）。
同理，应用此方法也可以把多条独立直线合并成一条多段线。如下图所示把三条连接起来的直线合并，前后效果如下（截图均为鼠标点击一下产生的效果）。
声明：本篇经验系「www.coozhi.com」原创，转载请注明出处。
2、CAD制图软件中利用CAD旋转命令和直线命令绘制图形
今天使用CAD软件绘制的习题会用到CAD中的直线命令、旋转命令、延伸命令、修剪命令，我们会简单回顾一下四个命令的快捷键与在习题中的操作，接下来我们使用CAD梦想画图结合四个命令绘制下列图形：

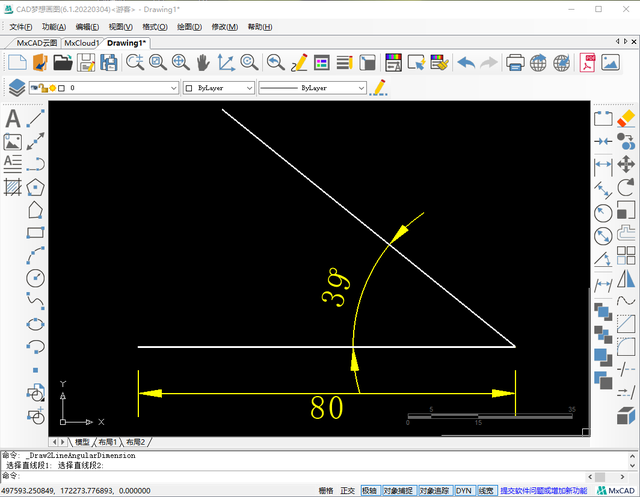

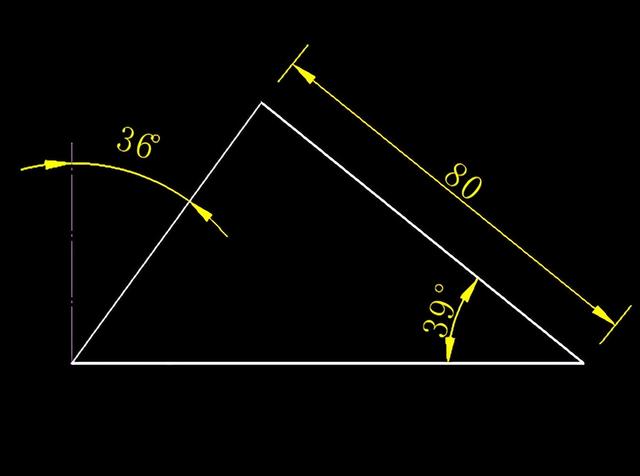

目标图形
操作步骤

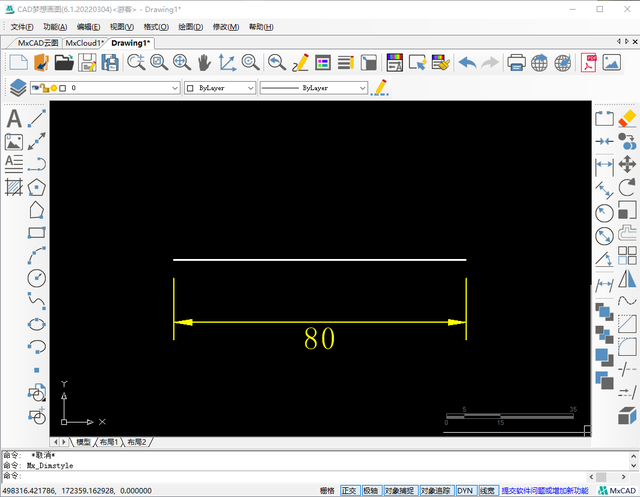

1.首先根据图形我们需要绘制一条长度为80的直线，点击CAD软件右侧直线命令按钮，指定直线第一点，输入直线长度为80，再双击空格结束命令。
长度为80的直线

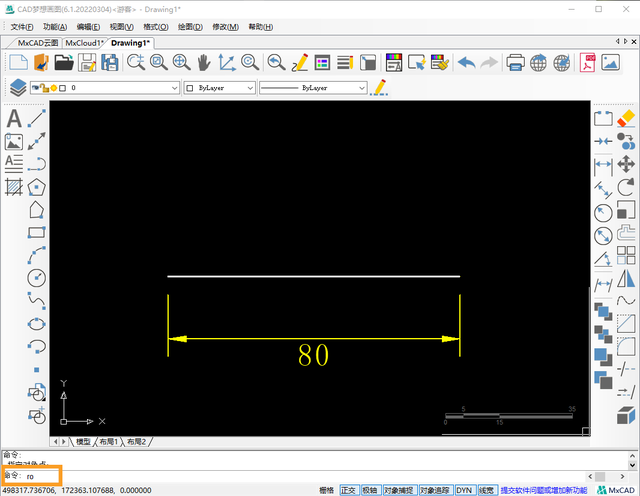

2.接着我们使用旋转命令，将直线顺时针向上旋转39度。输入旋转命令快捷键“RO”，按下空格，根据提示，选择对象为直线，接着指定旋转基点为直线右端点。
旋转快捷键

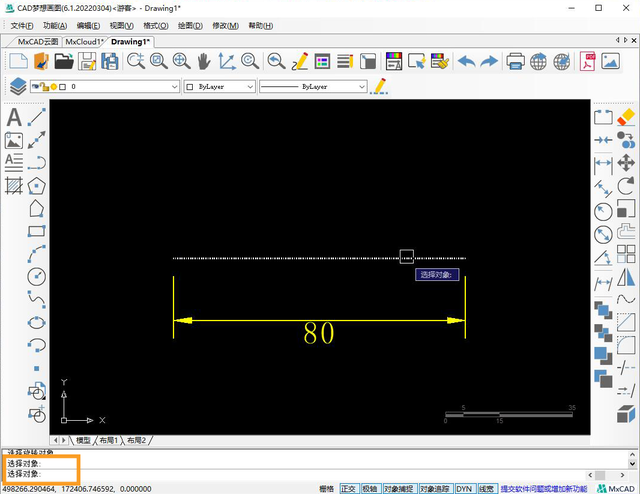

选择对象

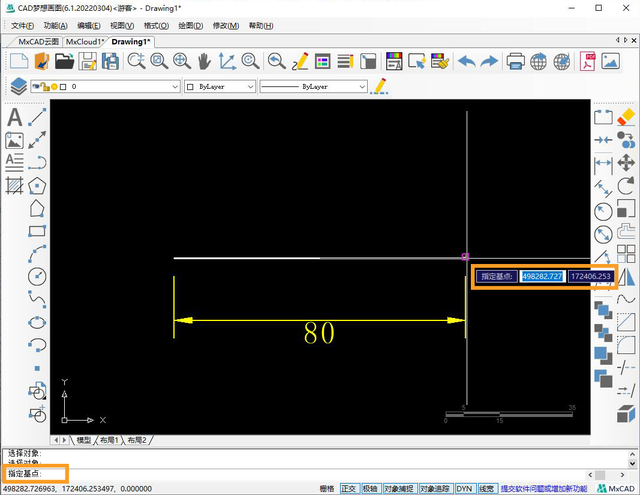

旋转基点
3.接着根据命令行的提示选择旋转后自动复制直线，输入“C”，按下空格，再输入旋转角度负39度，再按下空格结束命令。

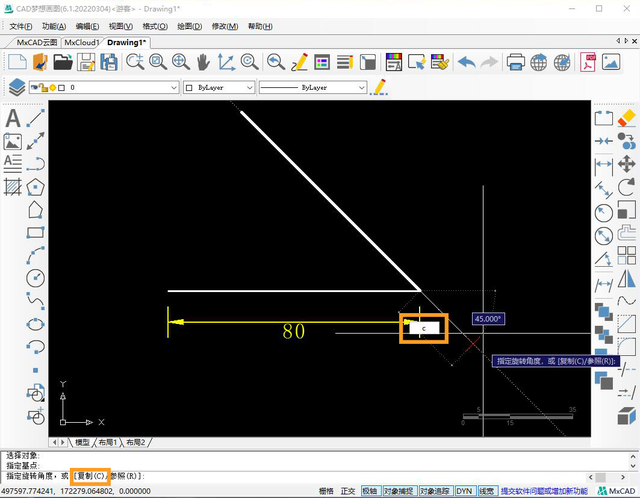

复制C

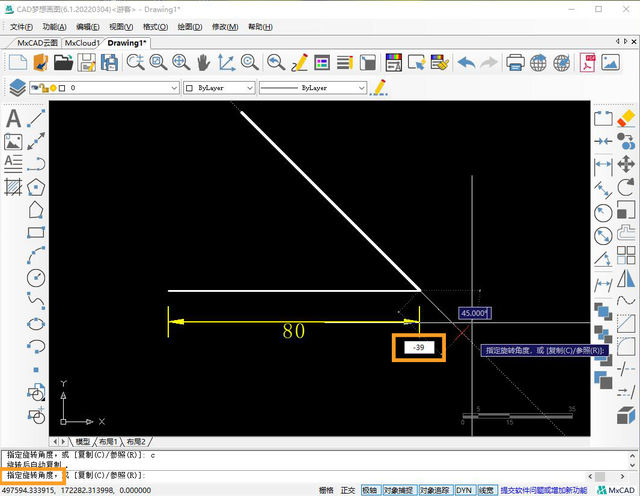

旋转角度
旋转效果
4.再看图中的另一条线段，是由直角90度顺时针向右旋转36度得来，我们得出三角图形的左侧的角为54度，再由此得出三角形最后一个点为87度。所以我们使用旋转命令，将刚刚旋转后的直线，以左上角的端点为旋转基点，顺时针方向旋转87度。

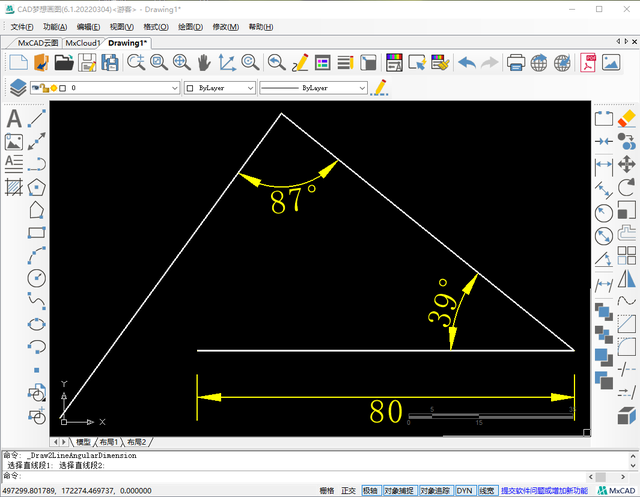

顺时针旋转87度
5.接着我们使用CAD延伸命令，将水平直线延伸到左侧线段上。输入命令快捷键“EX”，双击空格，点击水平线段，延伸至左侧线段。或输入快捷键，按下空格，选择要延伸到的线段，再次空格，然后点击要延伸的水平线段。

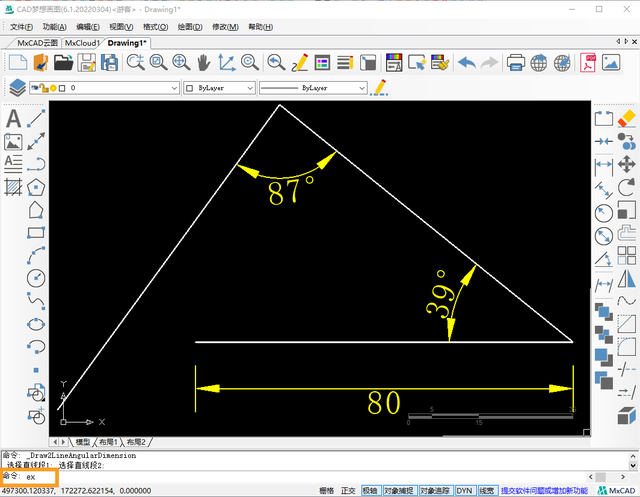

延伸快捷键

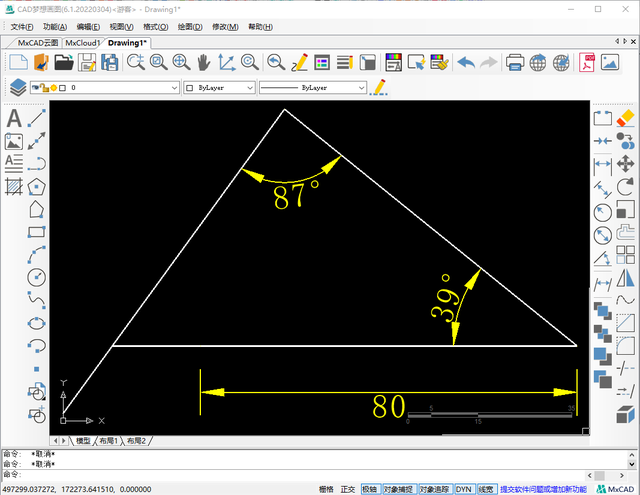

延伸完成
6.最后，使用修剪命令去掉多余线段，并对图形进行调整与标注。
最后
