1、图片插入CAD普通操作和永不丢失的方法
开头直接说结论，插入图片的方法有好几种，一般人常用方法一，缺点是CAD发给别人的时候图片也要一起发，不然打开CAD文件图片就就会显示缺失图片。
方法二就没有这个问题，缺点是操作复杂，一般人不知道这个功能。
方法三最简单粗暴，类似不安常理出牌。

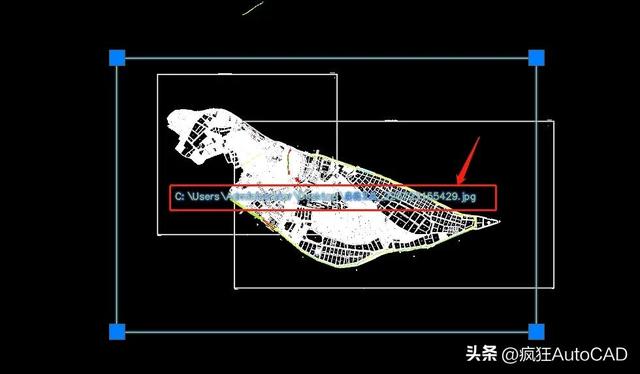

方法一缺失图片的效果
方法一：插入“光栅图像参照”

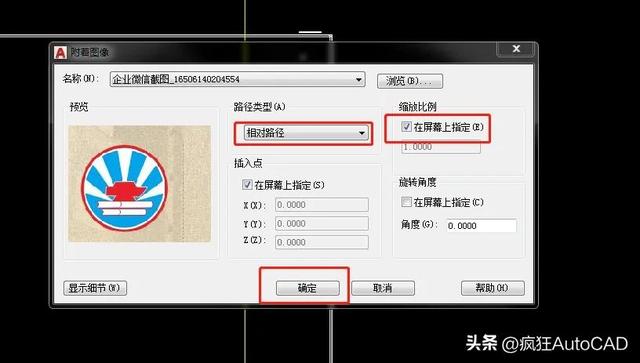

在菜单栏点击“插入-光栅图像参照-路径选择相对，缩放比例、插入点、旋转角度根据需要勾选，然后点击确定”

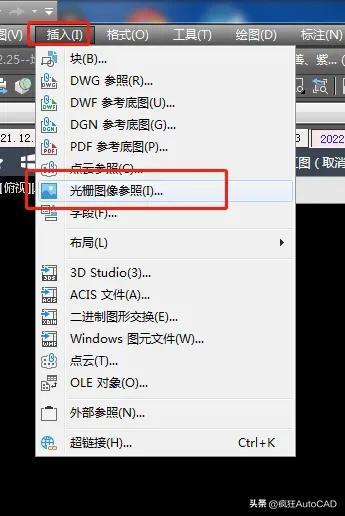

插入光栅图像参照
如图
方法二：通过OLE对象方式插入
在菜单栏点击“插入-光栅图像参照-选择OLE对象-选择画笔-就会自动打开画图系统-点击粘贴-粘贴来源-找到图片点击打开-点击保存-关闭画板”然后图片就插入CAD里面了，最后再根据需要用快捷键s缩放图片大小即可。

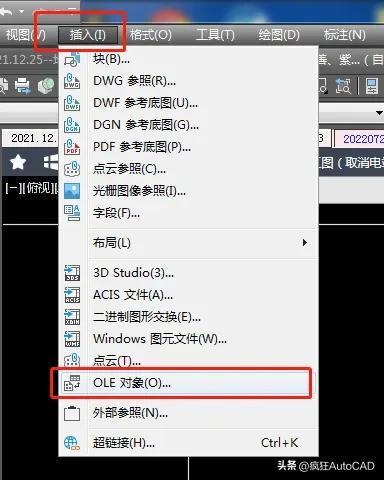

在菜单栏点击插入-OLE对象

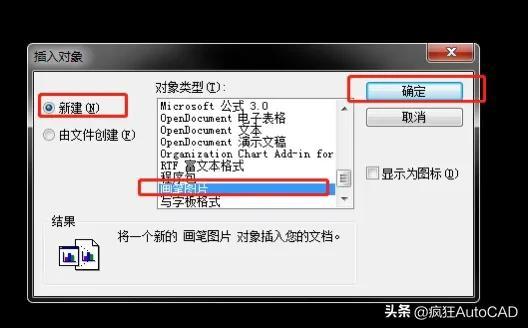

选择画笔图片
2、CAD中如何插入图片
我们在用CAD做设计的时候，有时需要用到一些图片素材，那么怎么将这些素材图片插入到CAD文件当中呢？这是个问题？没关系，下面笔者就告诉大家具体怎么操作。
工具/材料
电脑
CAD2012软件
操作方法
找到CAD启动图标，打开ACD2012。（笔者的启动图标是在桌面上，所以你们知道的！！！）
说明一下为什么是CAD2012，因为笔者用的就是这个版本，但是工作空间是经典版本的，所以放心，这里的方法别的版本的CAD也能使用。
如下图所示，成功打开CAD2012。
如下图所示，执行【插入】【光栅图像参照】。注意看红色框选。
上一步点击【光栅图像参照】之后，就会弹出下图所示的“选择参照文件”对话框，在这个对话框中找到我们需要插入的图片，选中它，如下图1号红色框选，然后如下图所示2号红色框选，点击“打开”。
然后如下图所示，“选择参照文件”对话框变成了“附着图像”对话框，然后看下它的主要信息，一个插入点和一个缩放比例，默认的都是“在屏幕上指定”，笔者觉得没什么需要更改的，所以直接点击“确定”
回到了CAD工作屏幕，看看鼠标的提示（下图红色框选）：指定插入点（默认的坐标是0,0）。既然选择在屏幕上指定，那不就是随便点咯，点哪是哪？所以笔者在屏幕空白位置随后点了一下。
上一步随意点了一下鼠标左键，确定了插入点，这一步就是设置缩放比例了，默认的是1，笔者觉得挺好，所以直接按键盘上的“回车”键。
如下图所示，图片插入成功，这是笔者放大视图的结果。
特别提示
按照笔者的操作步骤是一定能成功插入图片的，但这是最基本的插入图片的方法，有点复杂。还有个简便的方法，找到想要插入的图片，直接“Ctrl+C”，然后到CAD工作屏幕上再“Ctrl+V”，就可以了。简单来说就是复制+粘贴。
