- 1、火线 零线 地线的定义与作用
- 2、电线三种颜色分别是什么线：三色线分别代表什么
1、火线 零线 地线的定义与作用
1.定义
- 火线L：火线是电路中输送电的电源线；(Live通电的)
- 零线N：零线是由发电机或变压器二次侧中性点（N）引出的线路，与火线（L）构成回路，对用电设备进行供电；（Neutral ）
- 地线PE：地线是在电系统或电子设备中，接大地、接外壳或接参考电位为零的导线.(Protective Earthing)。
火线的作用是提供电源电压的，零线是和火线一起形成用电回路的。而地线，就是把设备或者用电器的金属外壳与大地连接在一起，当用电设备发生故障而金属外壳意外带电时，保护人体不触电。
2.区分

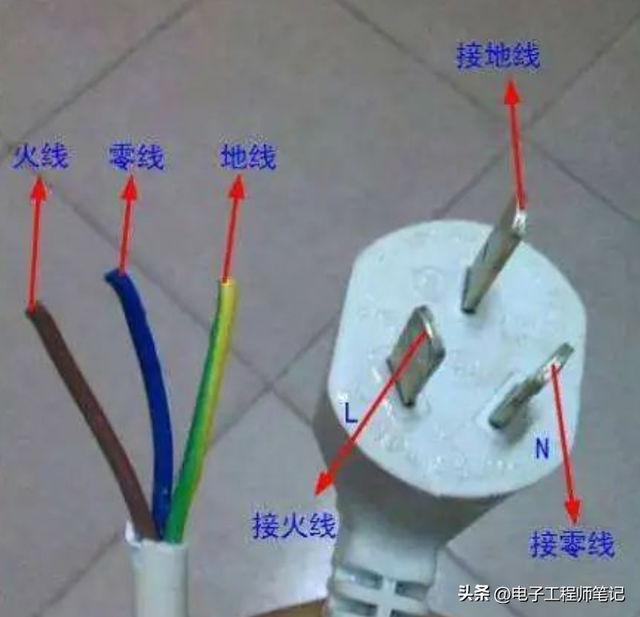

简单来说，首先可以从颜色上区分，一般来说，在我们日常生活所用的电路中：
- 火线（L）是必须使用红色、黄色、绿色的电线的;
- 零线（N）是必须使用黑色、蓝色的;
- 地线（PE）是必须使用黄绿双色线的。

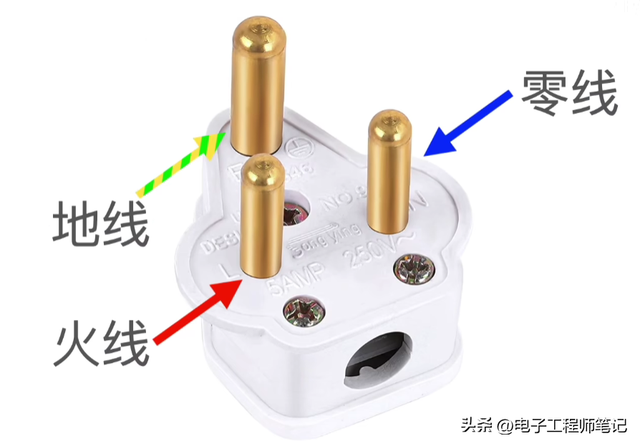

其次，如果是三孔插座，一般都是左零右火，中间地线。
注意插头是如何插进插座内的。

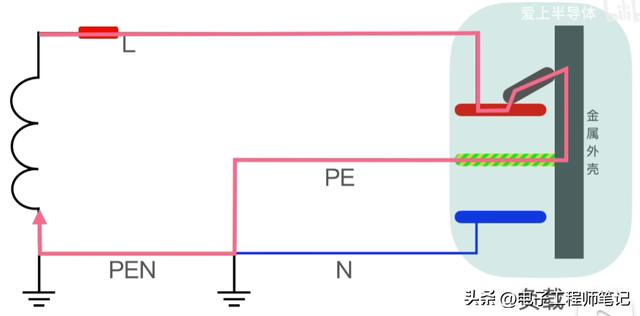

3.地线是如何防止人体触电的
地线是大地与配电室、用电器金属外壳相连的线。当配电室、用电器漏电时（火线直接跟金属外壳连接在一起），电流会直接流入大地。因为大地电阻较小，当人体触及到漏电部位时，人体电阻较大，电流就不会流过人体，从而防止人体触电危险。
4.地线如何接入大地

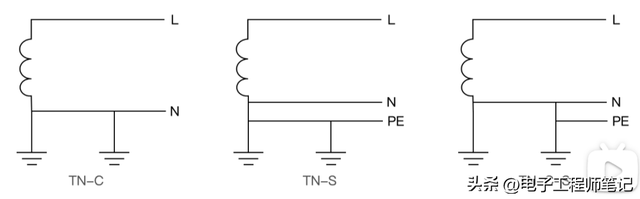

在低压供电系统中，将电气设备不带电部位与工作零线连接起来，俗称为“保护接零”。保护接零有如下三种，居民用电一般采用第三种。
我们家里的地线接入大地，需要有三大部分完成：一是室内末端，二是接地下引线，三接地极，通过这三部分，将地线导入大地。
室内部分的作用就是把与地线连接的可导电的金属的物体与地线进行连通。实现将室内可能出现的一些漏电电流通过地线导入引下下线中，从而实现地线的作用。
接地系统的引下线，就是把我们室内的地线通过我们主体中的钢筋与楼房的基础进行连接。常规都是在楼房主体施工的过程中，利用墙体或者是柱子中直径不小于16mm的钢筋进行做焊接。然后实现电气连通，这样作为引下线来使用。
接地极是接地系统中最终接入大地的部分。也就是说所有的地线中的电流，最终都是流经接地极，然后导入大地。来实现其接地的最根本的目的。
参考文献：
- https://www.diangongwu.com/dgjc/5955.html
- https://www.elecfans.com/d/1858844.html
- https://www.bilibili.com/video/BV1Th411h79y/?spm_id_from=333.999.0.0&vd_source=1dd819fba773162098e21ce510439d48
2、电线三种颜色分别是什么线：三色线分别代表什么
简要回答
在国家标准GB50258—96规定了当配线采用多相导线时，其相线的颜色应易于区分，相线与零线的颜色应不同；保护地线应采用黄绿颜色相间的绝缘导线；零线宜采用淡蓝色绝缘导线。而GB/T6995.2-2008则规定了L1/L2/L3三相的线缆颜色为黄绿红三色。
不知道大家有没有注意到，平时生活中我们看到的一些线路都是三色的，那么这样有什么特殊含义吗？下面小编就来跟大家说一说三色线分别代表什么。
详细内容
在国家标准GB50258—96规定了当配线采用多相导线时，其相线的颜色应易于区分，相线与零线（即工作零线N）的颜色应不同。
保护地线（PE线）应采用黄绿颜色相间的绝缘导线；零线（N线）宜采用淡蓝色绝缘导线。而GB/T6995.2-2008则规定了L1/L2/L3三相的线缆颜色为黄绿红三色。
国家制定标准要求不同的线缆规定使用不同颜色，主要就是为了正确区分导线中的相线、零线、保护地线，防止发生错误操作。在普遍的电力施工单位中，虽然有着严格的操作规范，但是在真正施工中，总会有人因粗心或误操作，导致接线出错，导致严重电力事故。
以三相进建筑物的住宅为例，三相电源引入三相电度表箱内时，相线宜采用黄、绿、红三色；单相电源引入单相电度表箱时，相线宜分别采用黄、绿、红三色。由单相电度表箱引入到住户配电箱的三芯护套线，其相线颜色没有必要和所接的进户线相线颜色一致。
只有当用户采用三相电度表箱时，从三相电度表箱引入到住户配电箱的箱线颜色应和进三相电度表箱的相线的相线一致。2~4室进住户配电箱的箱线可用黄、绿、红中的任意一种，因为GB50258—96只规定配线采用多相电线时，相线颜色才要求易于区分。
